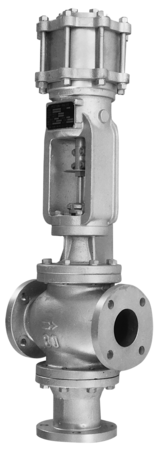

GP-FT型
お気に入りを見る 比較表を見る
CP-FS型、CP-FT型で使用できない高差圧、高温度又は操作空気圧力が低い場合などに使用し、ご仕様に応じて設計製作いたします。標準型の駆動部は単動式(スプリングリターン)ですが、四方口、五方口切換弁で操作する複動式も製作しています。

仕様

製品記号 GPFT-BD
弁本体部 形式 三方口(合流形、分流形)
弁本体部 呼び径 80~300(3~12)
弁本体部 適用流体 水・空気・ガス・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。・(蒸気蒸気用も製作しています。・その他軽油、灯油、気体などの流体にはPTFEディスク入をご使用ください。
弁本体部 適用温度 流体温度:180℃以下、周囲温度:-10~60℃
弁本体部 定格圧力 1.0MPa
弁本体部 端接続 JIS 10K FFフランジ
弁本体部 材質 本体 FC 本体SCPH製も製作しています。(定格圧力:3.0MPa以下、端接続:JIS 10、16、20、30Kフランジ)
弁本体部 材質 要部 CAC406 PTFEディスク入も製作しています。
弁本体部 本体耐圧試験 水圧にてフランジ呼び圧力の1.5倍
駆動部 形式 単動式(スプリングリターン)複動式も製作しています。
駆動部 材質 STPG
駆動部 操作空気圧力 仕様に合わせ製作いたします。
駆動部 気密試験 空気圧にて操作空気圧力の1.5倍

資料ダウンロード

資料ダウンロード

全製品記号共通

GP-FTカタログ

よくある質問と解説

縦管設置はできますか?

CP,GPシリーズは設置不可です。縦管設置は各摺動部の片減り現象や作動不良の原因となりますので、基本的には水平配管に取付ください。

油圧駆動は可能ですか?

現在、油圧駆動は対応不可です。
