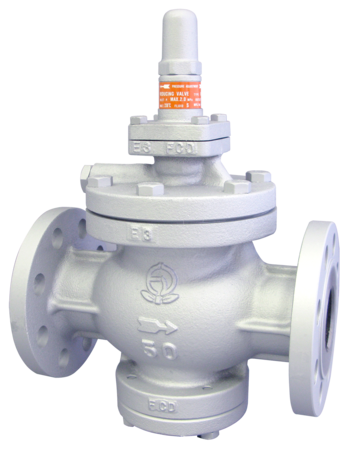

RP-10A型
お気に入りを見る 比較表を見る
高圧空気・気体に使用するパイロット式減圧弁でRP-9, 10, 11型蒸気用減圧弁の姉妹機種です。
旧RP-2HA型減圧弁と面間寸法は同じで、約40%軽量化されております。
呼び径選定図表はカタログ21, 22頁をご参照ください。

仕様

製品記号 RP10A-C
種類 鋳鋼製
呼び径 15~150(1/2~6)
適用流体 空気・気体
流体温度 5~80°C
一次側適用圧力 3.0MPa以下
二次側調整圧力範囲 0.03~0.8MPa 高二次圧用のRP-9AN型(0.8~1.93MPa)、RP-10AN,11AN型(0.8~2.0MPa)も製作しています。
弁前後の最小差圧 0.07MPa
締切昇圧 0.02MPa以下
オフセット 0.02MPa以内(二次側調整圧力0.03~0.035MPa)
0.03MPa以内(二次側調整圧力0.035を超え0.07MPa)
0.05MPa以内(二次側調整圧力0.07を超え0.8MPa)
許容漏洩量 定格流量の0.01%以下(RP-9A型呼び径80以下は、なし(圧力計目視)
端接続 JIS 30K RFフランジ JIS 10、16、20K FF・RFフランジも製作しています。
材質 本体 SCPH
材質 弁体 SUS
材質 弁座 SUS
材質 ピストン・シリンダー SUS
ハンドルまたはキャップ色
本体耐圧試験 水圧にてフランジ呼び圧力の1.5倍
取付姿勢 水平配管に正立取付
  • RP-10A,11A型は高圧ガス認定品も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

RP-10Aカタログ

RP-10A価格表

RP-10A取扱説明書

RP10A-C

RP10A-C参考図(呼び径100-150)

RP10A-C参考図(呼び径15-80)

よくある質問と解説

蒸気用減圧弁に漏れはありますか?

許容漏洩量として各製品の仕様に記載しています。

圧力調整をしなくても流体は流れますか?

流れません。圧力調整して初めて正常に流れます。

蒸気用減圧弁の保守点検はどの様に行えば良いのでしょうか?

年一回を目安に定期メンテナンスを行います。詳しくは取扱説明書を御参照ください。
