RP-6A型
お気に入りを見る 比較表を見る

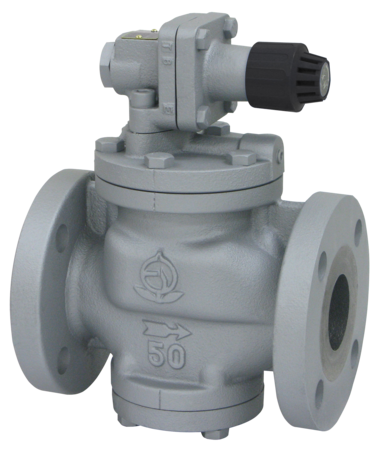

空気・気体に使用するパイロット式減圧弁で、弁天RP-6型と姉妹機種です。
呼び径選定図表はカタログ19頁をご参照ください。
使用場所
工場設備各種装置

主な特徴

  • ピストンガイド構造の採用により、安定した制御をいたします。
  • 幅広い圧力範囲・流量域の用途に使用できます。
  • 自動ロック機構付(呼び径15~80)の手動ハンドル操作により、圧力調整が簡単です。
  • コンパクト設計です。

仕様

製品記号 RP6A-B RP6A-G
調整方法 手動ハンドル式(呼び径15~80)、調節ねじ式(呼び径100~200) 手動ハンドル式(呼び径15~80)、調節ねじ式(呼び径100~200)
呼び径 15~200(1/2~8) 15~200(1/2~8)
適用流体 空気・気体 空気・気体
流体温度 5~80°C 5~80°C
一次側適用圧力 1.0MPa以下 1.0MPa以下
二次側調整圧力範囲 0.03~0.8MPa 0.03~0.8MPa
弁前後の最小差圧 0.07MPa 0.07MPa
締切昇圧 0.02MPa以下 0.02MPa以下
オフセット 呼び径15~80: 0.02MPa以内(二次側調整圧力0.03~0.035MPa) 0.03MPa以内(二次側調整圧力0.035を超え0.07MPa)0.05MPa以内(二次側調整圧力0.07を超え0.8MPa) 呼び径100~200:0.05MPa以内 呼び径15~80: 0.02MPa以内(二次側調整圧力0.03~0.035MPa) 0.03MPa以内(二次側調整圧力0.035を超え0.07MPa)0.05MPa以内(二次側調整圧力0.07を超え0.8MPa) 呼び径100~200:0.05MPa以内
許容漏洩量 呼び径15~80:なし(圧力計目視)、呼び径100~200:定格流量の0.01%以下 呼び径15~80:なし(圧力計目視)、呼び径100~200:定格流量の0.01%以下
端接続 JIS 10K FFフランジJIS 10K RFフランジも製作しています。 JIS 10K FFフランジJIS 10K RFフランジも製作しています。
材質 本体 FC FC
材質 弁体 C3604 NBR焼付 呼び径100~200は弁体がSUS又はSCS製(メタルタッチ)となります。 SUS NBR焼付 呼び径100~200は弁体がSUS又はSCS製(メタルタッチ)となります。
材質 弁座 SUS SUS
材質 ピストン・シリンダー C3604・CAC406 SUS
ハンドルまたはキャップ色
本体耐圧試験 水圧にて1.5MPa 水圧にて1.5MPa
取付姿勢 水平配管に正立取付 水平配管に正立取付

資料ダウンロード

資料ダウンロード

全製品記号共通

RP-6A価格表

RP-6Aカタログ

RP-6A外形図

RP-6A(15-80A)取扱説明書

RP-6A(100-200A)取扱説明書

RP6A-B

RP6A-B参考図(呼び径15-80)

RP6A-B参考図(呼び径100-200)

RP6A-G

RP6A-G参考図(呼び径15-80)

RP6A-G参考図(呼び径100-200)

よくある質問と解説

蒸気用減圧弁に漏れはありますか?

許容漏洩量として各製品の仕様に記載しています。

圧力調整をしなくても流体は流れますか?

流れません。圧力調整して初めて正常に流れます。

蒸気用減圧弁の保守点検はどの様に行えば良いのでしょうか?

年一回を目安に定期メンテナンスを行います。詳しくは取扱説明書を御参照ください。
