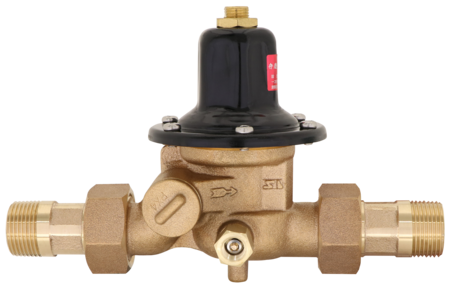

減圧弁(水用・液体用・戸別給水用)、定流量弁、水撃防止器RD-47N型 戸別給水用減圧弁・逆止減圧弁（水・温水用）
RD-47N型は集合住宅、高層ビルなどに使用する給水・給湯用の減圧弁です。
RC-47N型は、RD-47N型に逆止弁を複合させた減圧弁で、断水時などに、器具側から本管側への逆流を防止します。
戸別給水用減圧弁を使用すると
1．流水騒音が低減。
2．高低差による給水圧力のバラツキ解消。
3．適正圧力のため、水ハネ現象が生じない。
4．メンテナンス時、断水による影響を広域に及ぼさない。
5．ミキシング温度が安定する。
など、居住性能が向上します。
RC-47N型は、RD-47N型に逆止弁を複合させた減圧弁で、断水時などに、器具側から本管側への逆流を防止します。
戸別給水用減圧弁を使用すると
1．流水騒音が低減。
2．高低差による給水圧力のバラツキ解消。
3．適正圧力のため、水ハネ現象が生じない。
4．メンテナンス時、断水による影響を広域に及ぼさない。
5．ミキシング温度が安定する。
など、居住性能が向上します。
- 使用場所
- 大型住宅
主な特徴
- 塩素水耐性EPDMを採用。
- 衛生的な液溜りなし構造。
- 低差圧から高差圧まで確実な作動。
- 簡単、シンプル新テストガグ方式採用。
- 施工後でも、減圧弁を設置したまま水圧試験可能。
- カセット方式採用により、メンテナンスが簡単に行えます。
- カシメや溶接のない構造で、すべての部品がリサイクル、分別処理可能。
水道法性能基準認証登録製品（E-477)耐圧性能浸出性能耐久性能
仕様
| 製品記号 | RD47N-FLPL1 | RD47N-FHPL6 |
|---|---|---|
| バルブの種類 | 戸別給水用減圧弁 | 戸別給水用減圧弁 |
| 種類 | 戸別給水用減圧弁 | 戸別給水用減圧弁 |
| 呼び径 | 25（1） | 25（1） |
| 適用流体 | 水道水・温水 | 水道水・温水 |
| 流体温度 | 5～90℃（管端コア使用の場合5～40℃） | 5～90℃（管端コア使用の場合5～40℃） |
| 一次側適用圧力 | 1.0MPa以下 | 1.0MPa以下 |
| 二次側調整圧力範囲(設定圧力) | 0.05～0.13MPa（0.08MPa) | 0.12～0.35MPa（0.2MPa設定圧力0.15, 0.25MPaも製作しています。) |
| ネームプレート色 | 緑 | 赤 |
| 最大減圧比 | 10:1 | 10:1 |
| 弁前後の最小差圧 | 0.02MPa | 0.02MPa |
| 定格流量 | 80L/min（差圧0.1MPa以上） | 80L/min（差圧0.1MPa以上） |
| 端接続 | P（オスユニオン継手）：JIS R1（P・V兼用）ユニオン継手無（本体のみ、端接続：JIS G11／4）も製作しています。 | P（オスユニオン継手）：JIS R1（P・V兼用）ユニオン継手無（本体のみ、端接続：JIS G11／4）も製作しています。 |
| 取付姿勢 | 水平・垂直 自由（ストレーナキャップ上向き除く） | 水平・垂直 自由（ストレーナキャップ上向き除く） |
| 付属品 | ユニオン継手（パイプ・ナット・ガスケット）RC-47N型の場合、出口側ユニオン継手に逆止弁が内蔵されています。（本体とユニオン継手のセットで納入となります。）、保温ケース（自己消火性）、テストガグ、圧力計用継手（二次側用で、本体取付け済み）圧力計用継手は、反対側プラグと組み替えて使用することができます。 | ユニオン継手（パイプ・ナット・ガスケット）RC-47N型の場合、出口側ユニオン継手に逆止弁が内蔵されています。（本体とユニオン継手のセットで納入となります。）、保温ケース（自己消火性）、テストガグ、圧力計用継手（二次側用で、本体取付け済み）圧力計用継手は、反対側プラグと組み替えて使用することができます。 |
| ストレーナ | 40メッシュ相当 | 40メッシュ相当 |
| 材質 本体 | CAC911 | CAC911 |
| 材質 ダイヤフラム | 塩素水耐性EPDM | 塩素水耐性EPDM |
| 材質 ディスク | 塩素水耐性EPDM | 塩素水耐性EPDM |
- 圧力計はオプション品で、A型又はD型を選択することができます。（圧力計は60頁をご参照ください。）
- 呼び径20はRD-44N,44SN,45SN型（52, 57, 58頁参照）又は、RC-44N,45SUN型（54, 58頁参照）をご使用ください。
