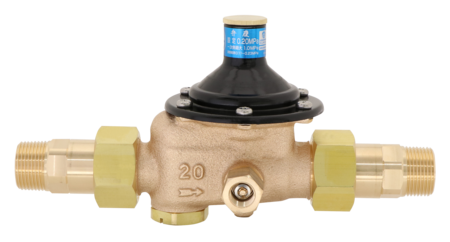

RC-44N型
お気に入りを見る 比較表を見る
RC-44N型は、逆止弁内蔵の減圧弁で、減圧機能のほか、逆流を防止し、安全な給水が可能となります。

主な特徴

  • 塩素水耐性EPDMを採用。
  • 衛生的な液溜りなし構造。
  • 低差圧から高差圧まで確実な作動。
  • 減圧弁を設置したまま、水圧試験可能。
  • 簡単、シンプル新テストガグ方式採用。

水道法性能基準認証登録製品(E-240)耐圧性能浸出性能逆流防止性能耐久性能

仕様

製品記号 RC44N-F□「製品記号の表し方について」をご参照ください
バルブの種類 戸別給水用減圧弁
呼び径 20(3/4)
適用流体 水道水・温水
流体温度 5~90℃(管端コア使用の場合5~40℃)
一次側適用圧力 1.0MPa以下
二次側調整圧力範囲(設定圧力) L :0.05~0.12MPa(0.08MPa)
M :0.11~0.23MPa(0.20MPa)
H :0.20~0.30MPa(0.20,0.25MPa)設定圧力0.3MPaを超える場合は、お問い合わせください。他の設定圧力は、「製品記号の表し方について」を参照ください。
ネームプレート色 L :緑
M :青
H :赤
最大減圧比 10:1
弁前後の最小差圧 0.025MPa
許容漏洩量 なし(圧力計目視)
定格流量 L :30L/min(差圧0.1MPa以上)
M/H :40L/min(差圧0.1MPa以上)
逆止弁閉止圧力 3kPa以上
端接続 P(オスユニオン継手):JIS R3/4ねじ(P・V兼用)
B(メスユニオン継手):JIS Rc3/4ねじ(P・V兼用可動形コア内蔵)
C(オス・メスユニオン継手):JIS R3/4ねじ・JIS Rc3/4ねじ(コアはそれぞれ上記と同じ)
本体耐圧試験 水圧にて1.75MPaテストガグでの水圧試験は、1.75MPa以下で行ってください。(圧力計は取り外して行ってください。)
取付姿勢 水平・垂直 自由(ストレーナキャップ上向き除く)
付属品 ユニオン継手(パイプ・ナット・ガスケット)、保温ケース(自己消火性)、テストガグ、圧力計用継手(二次側用で、本体取付け済み)圧力計用継手は、反対側プラグと組み替えて使用することができます。
ストレーナ 60メッシュ
材質 本体 CAC406
材質 ダイヤフラム 塩素水耐性EPDM
材質 ディスク 塩素水耐性EPDM
  • 圧力計はオプション品で、A型又はD型を選択することができます。(圧力計の最大目盛は0.5MPaです。)
  • 呼び径25は、RC-47N型(65頁参照)をご使用ください。
  • 止水栓付のRC-45SUN型も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

RC-44Nカタログ

RC-44N価格表

RC-44N型PB外形図

RC-44N外形図

RC-44N取扱説明書

RC44N-F□

RC-44Nユニオン継手(Rc×Rc)コア付参考図

RC-44Nユニオン継手(Rcコア付×R)参考図

RC-44Nユニオン継手(R×R)参考図

RC-44Nユニオン継手(R×Rcコア付)参考図

よくある質問と解説

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は、3~4年に1回の定期点検とダイヤフラム・ディスク等の消耗部品の交換を行ったうえで8年としていますが、使用状況によっても異なります。

減圧弁は経年劣化により騒音を発生するのでしょうか?

騒音につきましては経年によるディスクの損傷(食い込み)やベンザの損傷により高くなる傾向があります。

戸別給水用減圧弁は集合住宅の全戸に取り付けが必要ですか?

全戸に付けるとは限りません。上層階にて水圧が高くない場合は取付ける必要はありません。
