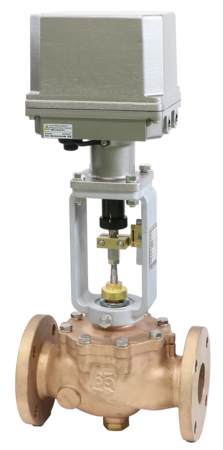

MT-33DN型
お気に入りを見る 比較表を見る
受水槽の緊急遮断システムに使用する、電動式の緊急遮断弁です。感震器とバッテリー内蔵のCB型制御盤と組み合わせて使用します。
作動は、電動弁への出力極性反転で弁が開閉し、復旧は制御盤の感震器リセットスイッチ操作により、弁が開きます。
電動弁なので、ウォータハンマを起こさず閉止でき、受水槽・高置水槽などの流入側及び、流出側取付けに適しています。
「官庁施設の総合耐震計画基準」による、「水槽外部形緊急遮断弁」に準拠します。
この弁は、一般用電動式制御弁としても使用できます。
使用場所
受水槽高置水槽給水分岐管

主な特徴

  • 受水槽用の緊急遮断システム対応の、電動式緊急遮断弁です。
  • 本体材質、ステンレス鋼又は青銅製で、赤水の発生はありません。
  • CB型制御盤と組み合わせて、受水槽の緊急遮断システムを構築できます。

水道法性能基準認証登録製品(E-487)耐圧浸出

仕様

製品記号 MT33DN-W
バルブの種類 電気式
作動 閉動作 感震器作動時弁閉
作動 開動作 制御盤感震器復帰ボタン操作により自動で遮断弁開
種類 水道法性能基準適合品
(青銅製)
呼び径 50~100(2~4)
適用流体給水装置に使用する場合は、水道法性能基準適合品のMT-32DN,33DN型をご使用ください。
流体温度 5~60℃
定格電圧 DC24V
定格電流 3A
保護構造 防雨形(E種絶縁構造)屋外設置の場合は、直射日光を避けてください。
周囲温度 -15~55℃(凍結不可)
端接続 JIS 10K FFフランジ
取付姿勢 水平配管に正立取付
本体耐圧試験 水圧にて1.75MPa
定格圧力 1.0MPa
適用差圧限界 呼び径50:1.0MPa以下
呼び径65:0.9MPa以下
呼び径80:0.6MPa以下
呼び径100:0.35MPa以下
呼び径125:0.25MPa以下
呼び径150:0.17MPa以下
呼び径200:0.095MPa以下
許容漏洩量 なし
保護装置 異常検出、温度上昇保護
出力信号 シーケンス信号:オープンコレクタ DC30V、100mA以下
付属機構 手動開閉機構
材質 本体 CAC406
材質 弁体 SUS(PTFEディスク入り)
  • 本体FC製、内面水道用液状エポキシ樹脂塗装のMT-34D型も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

MT-33DNカタログ

MT-33DN価格表

MT-33DN取扱説明書

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。

電源は不要ですか?

機械式緊急遮断弁は電気信号等の外部動力を必要とせず、地震動による感震器の動作力のみで作動するため電源は不要です。
