RD-46N型
お気に入りを見る 比較表を見る

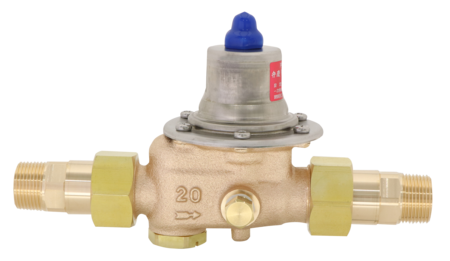

RD-46N型は、戸建住宅などの埋設配管に使用する給水・給湯用減圧弁です。
減圧弁としての性能は、RD-44N,45SN型と同等です。
使用場所
戸建住宅埋設配管

主な特徴

  • 塩素水耐性EPDMを採用。
  • 低騒音形です。
  • 縦・横配管可能です。(ストレーナキャップ上向き除く)

水道法性能基準認証登録製品(E-157)耐圧性能浸出性能耐久性能

仕様

製品記号 RD46N-F□「製品記号の表し方について」をご参照ください
バルブの種類 戸別給水用減圧弁
呼び径 20(3/4)
適用流体 水道水・温水
流体温度 5~90℃(管端コア使用の場合5~40℃)
一次側適用圧力 1.0MPa以下
二次側調整圧力範囲(設定圧力) L :0.05~0.12MPa(0.08MPa)
M :0.11~0.23MPa(0.20MPa)
H :0.22~0.30MPa(0.25MPa)設定圧力0.3MPaを超える場合は、お問い合わせください。他の設定圧力は、「製品記号の表し方について」をご参照ください
ネームプレート色 L :緑
M :青
H :赤
最大減圧比 10:1
弁前後の最小差圧 0.02MPa
定格流量 50L/min(差圧0.1MPa以上)
端接続 P:JIS R3/4ユニオン継手(P・V兼用)他の端接続と型式は下記となります。● 型式記号B:メスユニオン継手:JIS Rc3/4 (P・V兼用可動形コア内蔵)型式例『RD-46N型MB』● 型式記号C:オス・メスユニオン継手:JIS R3/4×Rc3/4 (P・V兼用可動形コア内蔵)型式例『RD-46N型MC』
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直 自由(ストレーナキャップ上向き除く)
付属品 ユニオン継手(パイプ・ナット・ガスケット)
ストレーナ 60メッシュ
材質 本体 CAC406
材質 ダイヤフラム 塩素水耐性EPDM
材質 ディスク 塩素水耐性EPDM
  • 圧力計用継手は付属しません。(プラグ止となります。)
  • 水圧試験用(1.75MPa以下)テストガグについてはお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-46Nカタログ

RD-46N価格表

RD-46N外形図

RD-46N取扱説明書

RD46N-F□

RD-46Nユニオン継手(Rc×Rc)コア付参考図

RD-46Nユニオン継手(Rcコア付×R)参考図

RD-46Nユニオン継手(R×R)参考図

RD-46Nユニオン継手ユニオン継手(R×Rcコア付)参考図

よくある質問と解説

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は、3~4年に1回の定期点検とダイヤフラム・ディスク等の消耗部品の交換を行ったうえで8年としていますが、使用状況によっても異なります。

減圧弁は経年劣化により騒音を発生するのでしょうか?

騒音につきましては経年によるディスクの損傷(食い込み)やベンザの損傷により高くなる傾向があります。

戸別給水用減圧弁は集合住宅の全戸に取り付けが必要ですか?

全戸に付けるとは限りません。上層階にて水圧が高くない場合は取付ける必要はありません。
