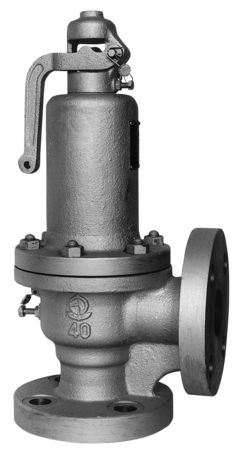

SL-45型
お気に入りを見る 比較表を見る

仕様

製品記号 SL45-M□□内には圧力区分の記号が入ります。
形式 揚程式
キャップ形式 レバー付
呼び径 15~100(1/2~4)
適用流体 蒸気・空気
設定圧力範囲 0.035~2.0MPa
流体温度 0~220℃
端接続 JIS 10、16、20K FFフランジ出入口のフランジはRFフランジも製作しています。
取付姿勢 直立取付
材質 本体 FCD呼び径40以上は本体SCPH製(SL-5,6型)、本体SCS製(SL-5,6型)も製作しています。(設定圧力範囲は呼び径により異なります。)
材質 弁体 SUS又はSCS
材質 弁座 SUS又はSCS

資料ダウンロード

資料ダウンロード

全製品記号共通

SL-45カタログ

SL-45価格表

SL-45取扱説明書

SL45-M□

SL45-M参考図(呼び径15-25)

SL45-M参考図(呼び径40-100)

よくある質問と解説

揚程式と全量式の使い分けについて教えてください。

揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。

安全弁のレバーの目的はなんですか?(回答詳細に動画あり)

安全弁が作動できるか、異常(固着)が無いかを確認するためのものです。(入口側の圧力が設定圧力の75%以上で操作します。)

安全弁のレバー付き、レバー無しの選定方法を教えてください。

可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し(密閉型)を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
