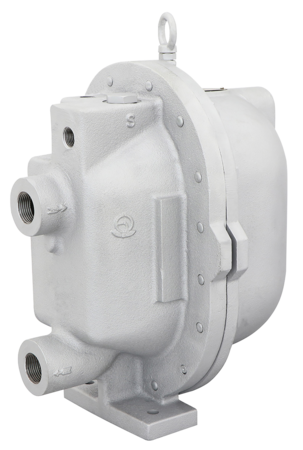

AFP-1H型
お気に入りを見る 比較表を見る
蒸気(圧縮空気)の圧力を利用して低圧ドレンやストール現象により滞留したドレンの圧送・回収を行う機械式ドレン回収機です。電気を使用しませんので防爆域でも使用できます。

主な特徴

  • ドレン流入口に逆止弁(スイング式)内蔵。入口側配管への逆止弁設置が不要です。
  • トラップ作動時はドレン発生量の多少にかかわらず、安定した作動。(AFP1H型)
  • フロートとばねの力を利用したシンプルな構造で、加圧、排気の切替を確実に行います。
  • すべての機構及び配管接続が本体に集約していますので、配管に接続したままメンテナンスが可能です。
  • 内部部品はすべてステンレス鋼を採用しています。

仕様

製品記号 AFP1H-M
バルブの種類 ポンピングトラップ
呼び径 25(1)
適用流体 蒸気・ドレン
流体温度 160℃以下
適用圧力 0.5MPa以下
最大連続排出量 2500L/h
端接続 JIS Rc1ねじ
本体耐圧試験 水圧にて0.75MPa
加圧流体 蒸気又は空気
加圧流体圧力 0.03~0.5MPa
背圧許容度 加圧流体蒸気の場合:加圧流体圧力×50%以下
加圧流体空気の場合:加圧流体圧力×80%以下
取付姿勢 水平配管に正立取付
その他 入口側逆止弁(本体内蔵・スイング式)、加圧孔ストレーナ(80メッシュ)内蔵
材質 本体 FCD
材質 弁体 SUS
材質 弁座 SUS
材質 フロートケース SUS
材質 フタ FCD
  • クローズドシステム時にポンピングトラップ一次側のドレン滞留防止のため、レシーバー(2L以上の配管容量)が必要となります。詳細はお問い合わせください。オプションでレシーバータンク(単体)も販売しています。
  • AFP-2H型は通常のスチームトラップ機能(弁体・弁座)がなく、ドレン圧送のみの用途に使用されます。
