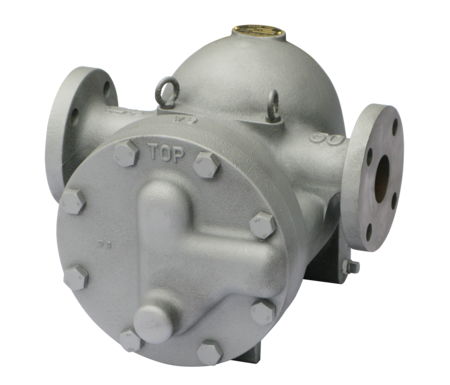

AF-16H型
お気に入りを見る 比較表を見る
熱管理機器やドレン発生量が多い設備・機器に最適です。
使用場所
熱交換器

主な特徴

  • サーモ式空気抜弁の採用で、ウォームアップ時間を短縮、空気障害を防止します。
  • 適用圧力範囲が広く、幅広い用途で使用できます。
  • ドレン発生量の多少にかかわらず安定した作動をします。

仕様

製品記号 AF16H-G
バルブの種類 スチームトラップ
形式 フロート式
呼び径 50(2)
適用流体 蒸気
流体温度 180℃以下
適用圧力 0.9MPa以下
最大連続排出量 7950L/h
端接続 JIS 10K FFフランジ
本体耐圧試験 水圧にて1.5MPa
取付姿勢 カタログ参照
材質 本体 FC
材質 弁体 SUS
材質 弁座 SUS
材質 消音材 0
材質 フロートケース SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

AF-16Hカタログ

AF-16H価格表

AF-16H外形図

AF-16H取扱説明書

AF16H-G

AF16H-G参考図

よくある質問と解説

ドレンとは何ですか?

蒸気関連用語では蒸気凝縮水(蒸気が冷えて水に戻った状態)を指します。

スチームトラップの役目は?

蒸気は冷えると水(ドレン)に戻ります。配管、機器内にドレンが帯溜すると機器の効率低下、ウォータハンマの要因となるため、自動的に発生したドレンを排出する目的で使用されます。

バイパス付スチームトラップのバイパス回路の役割を教えてください。

機器等の通気初期にバイパス機能を使用し、多量の空気・ドレンを排出して立上がり時間を早める目的で使用されます。
