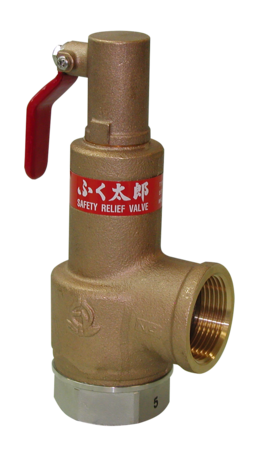

安全逃し弁、安全弁、逃し弁(レリーフ弁)SL-37型 安全逃し弁
安全逃し弁「ふく太郎」は、おもに蒸気・気体用に用いられる安全弁と、おもに液体用に用いられる逃し弁の中間に位置付けられます。
各種流体、蒸気・気体・液体に共用できます（メタルシート形）。シンプルな構造と、耐食性に優れた材質で、圧力容器、各種機器・装置の安全装置、温水ボイラ、給水給湯・冷暖房設備や、減圧弁の安全装置として広く使用できます。
各種流体、蒸気・気体・液体に共用できます（メタルシート形）。シンプルな構造と、耐食性に優れた材質で、圧力容器、各種機器・装置の安全装置、温水ボイラ、給水給湯・冷暖房設備や、減圧弁の安全装置として広く使用できます。
- 使用場所
- 圧力容器温水ボイラ熱交換器減圧弁二次側用
主な特徴
- 青銅のバネケースと、要部SCS、バネSUSの耐食性に優れた、密閉タイプの安全逃し弁です。
- 蒸気・気体・液体の3流体に共用できます。（メタルシート形）
- 当社従来品対比1～2サイズ軽量・小型となっています。
水道法性能基準認証登録製品（E-442)耐圧浸出耐久
仕様
| 製品記号 | SL37-D□□内には圧力区分の記号が入ります。 |
|---|---|
| 形式 | 揚程式 |
| 種類 | はん用品（メタルシート形） |
| ネームプレート色 | 赤 |
| キャップ形式 | 密閉レバー付流体が蒸気の場合、開放レバー付となり225℃まで使用できます。 |
| 呼び径 | 15～50（1/2～2） |
| 適用流体 | 蒸気流体が蒸気の場合、開放レバー付となり225℃まで使用できます。・気体・液体流体がガソリン、灯油など、及び溶剤系の場合はお問い合わせください。 |
| 設定圧力範囲 | 0.05～1.0MPa設定圧力範囲0.05MPa未満はお問い合わせください。 |
| 流体温度 | 150℃以下（225℃以下流体が蒸気の場合、開放レバー付となり225℃まで使用できます。） |
| 端接続 | JIS Rcねじ |
| 取付姿勢 | 直立取付 |
| 材質 本体 | SCS |
| 材質 弁体 | SCS |
| 材質 弁座 | SCS |
| 材質 バネケース | CAC406 |
- 温水ボイラ、熱交換器の熱膨張の逃しなど作動頻度の多い用途の場合はソフトシート形をご使用ください。
- ソフトシート形は水道法性能基準適合品のSL-37VN、38VN型も製作しています。
資料ダウンロード
よくある質問と解説
揚程式と全量式の使い分けについて教えてください。
揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。
安全弁のレバーの目的はなんですか？(回答詳細に動画あり)
安全弁が作動できるか、異常（固着）が無いかを確認するためのものです。（入口側の圧力が設定圧力の75%以上で操作します。）
安全弁のレバー付き、レバー無しの選定方法を教えてください。
可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し（密閉型）を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
