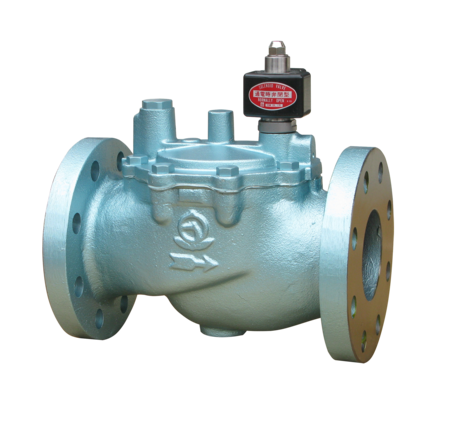

電磁弁VF-13C型 電磁弁（液体・気体用）
大口径の液体、気体用のシンプル、コンパクトなフランジ形の電磁弁で、弁閉時間を自動調整機構により調整しますので、液体の大流量制御時に発生するウォータハンマを緩和することができます。
VF-13,13C型は本体鋳鉄製、VF-14,14C型は本体青銅製です。
VF-13,13C型は本体鋳鉄製、VF-14,14C型は本体青銅製です。
主な特徴
- 駆動部はダイヤフラムを採用すると共に、パイロット弁を含む上蓋部分を青銅製とし、その流路にストレーナを組込んでいますので、ゴミや錆の影響を受けにくい構造です。
- ウォータハンマ緩和機構を備えています。
- 軽量・コンパクトで、消費電力も少ない省エネ形です。
- VF-14,14C型は本体青銅製で錆の発生源がありません。
仕様
| 製品記号 | VF13C-B |
|---|---|
| 種類 | ダイヤフラム式 |
| 作動 | 通電閉 |
| 呼び径 | 80・100（3・4） |
| 適用流体 | 水・空気オイルフリーコンプレッサー（ターボ形圧縮機や容積形圧縮機（ロータリー式無給油タイプ））によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります（オゾンクラックの発生）。このような場所に設置する場合はお問い合わせください。・油燃料油及び、軽油用の場合はご使用先（国土交通省、防衛省など）によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。 |
| 流体温度 | 5～60℃ |
| 流体粘度 | 50cSt以下 |
| 適用圧力 | 0.03～1.0MPa |
| 弁前後の最小差圧 | 0.03MPa |
| 許容漏洩量 | なし（圧力計目視） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。 |
| 絶縁種別 | B種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防沫・屋内用（屋外で使用する場合は、TB-03型端子箱を併用してください。[端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。（端子箱については、総合カタログ366頁をご参照ください。）[/info]]） |
| 端接続 | JIS 10K FFフランジ |
| 取付姿勢 | 水平配管にコイルを上にした正立取付 |
| 定格電流 | AC100V 50/60Hz：0.20/0.16A、AC200V 50/60Hz：0.10/0.08A |
| 起動電流 | AC100V 50/60Hz：0.5/0.42A、AC200V 50/60Hz：0.25/0.21A |
| 本体内面塗装 | 水道用液状エポキシ樹脂 |
| 材質 本体 | FC |
| 材質 弁体 | C3604・NBR |
| 材質 上蓋 | CAC406 |
- 噴水用K型シリーズ（呼び径65～100）も製作しています。
- VF-13,14型は手動機構付も製作しています。
- リード線結線方法は、総合カタログ366頁をご参照ください。
