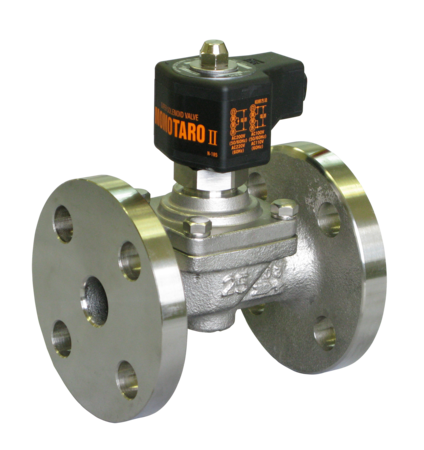

PF-25型
お気に入りを見る 比較表を見る
ステンレス鋼製、ねじ込形のPS-25型シリーズ、フランジ形のPF-25型シリーズ電磁弁桃太郎Ⅱは、従来品PS-15型シリーズ、PF-15型シリーズより既にご好評を頂いている各特長はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。また、省電力化、RoHS指令規制値をクリアするなど環境にも配慮し、より完成度が高い電磁弁となりました。

主な特徴

  • 当社従来品比、3倍以上の耐久性です。
  • 0~1.0MPaまでの広い圧力範囲で使用できます。
  • タテ・ヨコ取付自由です。
  • コイル外装は熱に強い熱硬化性樹脂を採用しています。(呼び径25以下)

仕様

製品記号 PF25-V
種類 ピストン式
作動 通電開
呼び径 15~50(1/2~2)
適用流体 蒸気・水・空気・油(灯油・軽油程度)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。
流体温度 5~180℃(温水の場合100℃以下)
流体粘度 20cSt以下
適用圧力 0~1.0MPa
弁前後の最小差圧 0MPa(コイルが水平の場合は0.03MPa)
許容漏洩量 蒸気・水・油:なし(圧力計目視)、空気:50mL/min(標準状態)以下(0.05~1.0MPa時)
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。(コイル形状、仕様が異なります。)
絶縁種別 H種
周囲温度 5~60℃
保護構造 防塵・防沫形・屋内用呼び径32以上は防塵・防滴形となります。(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形(呼び径25以下)、防雨形(呼び径32以上)となります。(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS 10K FFフランジ
取付姿勢 水平・垂直(取付配管に対しコイル下向き除く)
材質 本体 SCS
材質 弁体 SUS、PTFEディスク入
  • 呼び径32以上及び特殊電圧の場合、コイル形状、仕様が異なります。
  • 空気で漏えい量なしをご希望の場合や、水道法性能基準適合品、井水、河川水に使用する場合は、WS型又はWF型シリーズをご使用ください。
  • 端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形(呼び径25以下)、防雨形(呼び径32以上)となります。(端子箱については、総合カタログ366頁をご参照ください。)
  • 呼び径32以上で雰囲気湿度85%を超える場合はPS-25Y,25CY型、PF-25Y,25CY型をご使用ください。(呼び径25以下はお問い合わせください。)
  • 手動機構付も製作しています。(通電閉形の流体蒸気を除く)
  • 純水に使用する場合はお問い合わせください。
  • リード線結線方法は、366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

PF-25カタログ

PF-25価格表

PF-25外形図

PF-25取扱説明書

PF25-V

PF25-V(15-25A)参考図

PF25-V(32-50A)参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。

電磁弁の構造・作動を教えてください。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
