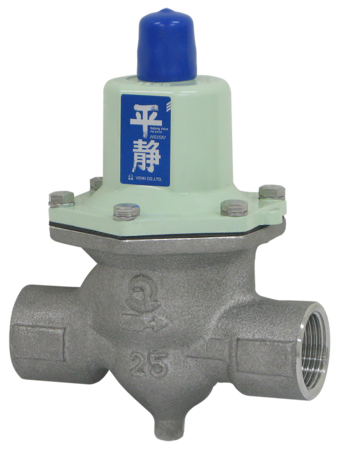

RD-35型
お気に入りを見る 比較表を見る
水用減圧弁〔平静〕の本体、要部をステンレス製とした〔平静〕シリーズです。
制御性・信頼性、さらに耐食性が向上して、プラントなどにも対応可能です。

主な特徴

  • 本体SCSで赤水追放、ステンレス配管にも使用できます。
  • 低騒音設計です。
  • FC製従来品と比べ約50%も小型・軽量化されています。
  • ダイヤフラムが破損しても水は外部に漏れません。
  • 本体に圧力計を直接取り付けることができます。(二次側のみ)

仕様

製品記号 RD35-D□□内には二次側調整圧力範囲の記号が入ります。
バルブの種類 減圧弁
種類 1.0MPa以下用
呼び径 15~40(1/2~1 1/2)
適用流体 水・温水・(空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ))によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場所に設置する場合はお問い合わせください。・不活性ガス)
流体温度 5~90℃
一次側適用圧力 1.0MPa以下
二次側調整圧力範囲(設定圧力) L :0.05~0.35MPa、 H :0.3~0.7MPaRD-36F型の呼び径40~100は、一次側圧力2.0MPa以下、端接続JIS 20K RFフランジも製作しています。
最大減圧比 10:1
弁前後の最小差圧 0.05MPa
許容漏洩量 なし(圧力計目視)
端接続 JIS Rcねじ
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。
材質 本体 SCS
材質 ダイヤフラム NBR
材質 ディスク NBR
材質 要部 SUS
材質 バネケース 呼び径15~50:ADC、呼び径65~100:FC
  • 二次側のみ圧力計付属も製作しています。(圧力計の最大目盛は二次側調整圧力範囲L(0.6MPa)、H(1.6MPa)です。)
  • 水道法性能基準適合品(RD-35N,35FN,36N,36FN型)も製作しています。
  • RoHS対応品も製作しています。
  • RD-35,35F型は、ビール、飲料水工場などでの一時的洗浄蒸気(最高使用温度130℃)対応品のRD-35T,35FT型も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-35カタログ

RD-35価格表

RD-35外形図

RD-35取扱説明書

RD35-D□

RD35-D参考図

よくある質問と解説

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は8年程度としていますが、使用条件や使用環境などにより異なります。

静水圧(水を流さない状態)も減圧できますか?

水を流さない(流量0)状態では弁は閉止しており、二次側は設定圧力を保持します。

最小流量や最小差圧を下回った場合どうなりますか?

仕様範囲外の条件の場合、制御しきれず作動が不安定になります。
