PS-16型
お気に入りを見る 比較表を見る

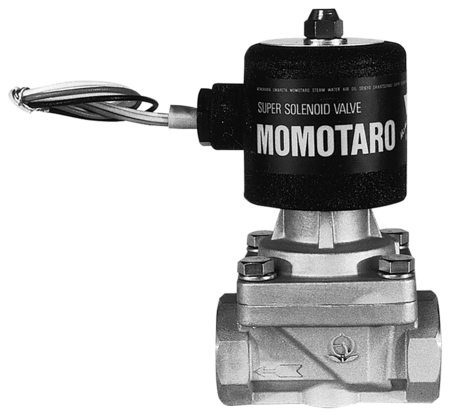

青銅製はん用電磁弁桃太郎の姉妹機種で、高圧用ステンレス鋼製の電磁弁です。
接液部の電磁石部分にはステンレス鋼系特殊鋼を使用していますが、耐食性を要求する用途にご使用の際はご注意ください。

主な特徴

  • 高圧の流体に使用します。
  • ステンレス鋼製で高圧の水、蒸気用です。

仕様

製品記号 PS16-V
種類 ピストン式
作動 通電開
呼び径 10~50(3/8~2)
適用流体
流体温度 5~100℃
流体粘度 20cSt以下
適用圧力 0.05~2.0MPa
弁前後の最小差圧 0.05MPa
許容漏洩量 2mL/min以下
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。
絶縁種別 H種
周囲温度 5~60℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS Rcねじ
取付姿勢 水平配管にコイルを上にした正立取付
材質 本体 SCS
材質 弁体 SUS、PTFEディスク入
  • PS-16型、PF-16型の手動機構付はお問い合わせください。
  • 純水に使用する場合はお問い合わせください。
  • リード線結線方法は、366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

PS-16カタログ

PS-16価格表

PS-16取扱説明書

PS16-V

PS16-V(10-32A)参考図

PS16-V(40-50A)参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
