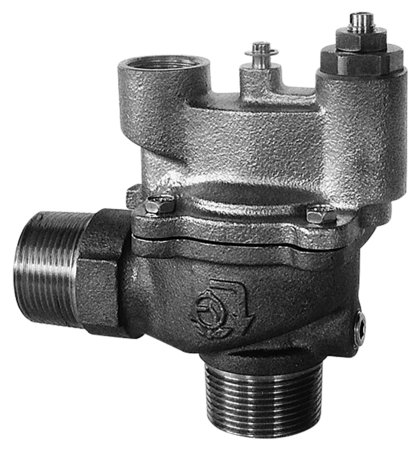

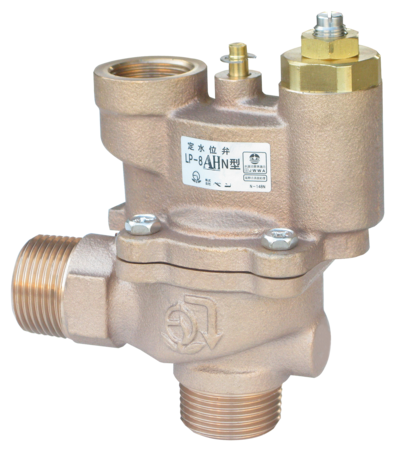

LP-8AHN型
お気に入りを見る 比較表を見る
アングル形の定水位弁で、本体青銅製で赤水の発生を防止します。
一般用流量調整機構付は、ニードル弁での弁閉時間調整・調節ねじで吐水量の調整が可能です。
寒冷地用は、水抜時の残留水がほとんどなく、再通水時の給水がスムーズです。

主な特徴

  • 本体青銅製で錆の発生がありません。
  • 一般用調整機構付と寒冷地用をシリーズ化しましたので、状況に応じた選択が可能となりました。

水道法性能基準認証登録製品(E-158)耐圧 浸出

仕様

製品記号 LP8AHN-F
バルブの種類 定水位弁
用途 一般用調整機構付
呼び径 20~50(3/4~2)
適用流体 水道水・工業用水
流体温度 5~60℃
周囲温度 5~60℃
適用圧力 0.03~0.75MPa
弁前後の最小差圧 0.03MPa
端接続 JIS Rねじ管端コアに対応しておりません。管端防食継手の異種管接続用継手( めねじ継手、L形品) を使用することにより、赤水の発生を防止します。
流量調整機構
弁閉時間調整ニードル
水抜機構 ───
取付姿勢 水平配管に正立取付
付属品 呼び径20ボールタップ(ポリ玉砂入り)ボールタップ(LB-2N型)は単品でも販売しています。188頁をご参照ください。
材質 本体 CAC406
材質 要部 C3604、NBR
  • LP-8AN,8AHN型は凍結防止のFVジャケットも販売しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

LP-8AHNカタログ

LP-8AHN価格表

LP-8AHN外形図

LP-8AHN取扱説明書

LP8AHN-F

LP8AHN-F参考図

ボールタップLB2N-F(1~6)参考図

よくある質問と解説

定水位弁にはどの様な故障(クレーム)がありますか?

詳細をご確認ください。

パイロット配管に電磁弁とボールタップを併用するのは何故ですか?

電磁弁を用いる場合は、液面スイッチで水位を検出し、パイロット電磁弁の作動により主弁を開閉させて水位制御を行います。

定水位弁の流量調整機構は定流量弁ですか?

定流量弁ではありません。水道水の需要が多い昼間等に配水管の水圧降下を防止するための最大流量規制が目的です。
