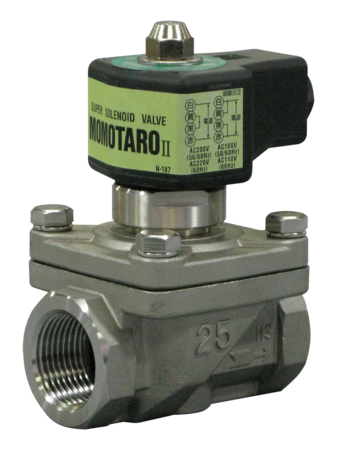

WS-25N型
お気に入りを見る 比較表を見る
ステンレス鋼製、ねじ込形のWS-25型シリーズ電磁弁桃太郎Ⅱ は、従来品WS-15型シリーズより既にご好評を頂いている各特長はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。また、省電力化、RoHS指令規制値をクリアするなど環境にも配慮し、より完成度が高い電磁弁となりました。

主な特徴

  • 当社従来品比、3倍以上の耐久性です。
  • 0~1.0MPaまでの広い圧力範囲で使用できます。
  • ウォータハンマ緩和機構を備えています。
  • タテ・ヨコ取付自由です。
  • コイル外装は熱に強い熱硬化性樹脂を採用しています。

水道法性能基準認証登録製品(E-679)耐圧浸出水撃限界耐久

仕様

製品記号 WS25N-D
種類 ダイヤフラム式
作動 通電開
呼び径 15~50(1/2~2)
適用流体 水・空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ))によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場所に設置する場合はお問い合わせください。・不活性ガス可燃性ガスには使用できません。・油(灯油・軽油程度)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。
流体温度 5~60℃
流体粘度 20cSt以下
適用圧力 0~1.0MPa
弁前後の最小差圧 0MPa(コイルが水平の場合は0.03MPa)
許容漏洩量 なし(圧力計目視、気体は0.02~1.0MPa時)
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。(コイル形状、仕様が異なります。)
絶縁種別 B種
周囲温度 5~60℃
保護構造 防塵・防沫・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS Rcねじ
取付姿勢 水平・垂直(取付配管に対しコイル下向き除く)
材質 本体 SCS
材質 ダイヤフラム NBR
  • 純水に使用する場合はお問い合わせください。
  • リード線結線方法は、366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WS-25N(パイロット用電磁弁)カタログ

WS-25Nカタログ

WS-25N(パイロット用電磁弁)価格表

WS-25N価格表

WS-25N外形図

WS-25N取扱説明書

WS25N-D

WS25N-D(15-25A)参考図

WS25N-D(32-50A)参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。

電磁弁の構造・作動を教えてください。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
