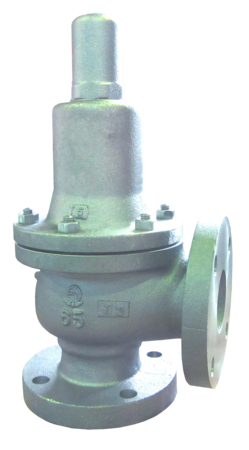

SL-24E型
お気に入りを見る 比較表を見る
SL-44E,24E型ポンプレリーフ弁は、ポンプ専用の圧力調整用レリーフ弁で、連続して逃す場合でもハンチングやウォータハンマを引き起こしにくい構造です。
使用場所
ポンプ専用

主な特徴

  • 弁体部はダッシュポット構造で、脈動圧、変動圧による弁体の急激な運動を抑制します。
  • ポンプの負荷変動による圧力の増大分を排出し、ポンプの吐出圧力を一定に保ちます。

仕様

製品記号 SL24E-B□□内には圧力区分の記号が入ります。 SL24E-G□□内には圧力区分の記号が入ります。
形式 レリーフ弁 レリーフ弁
キャップ形式 レバー無 レバー無
呼び径 65・80(2 1/2~4) 65・80(2 1/2~4)
適用流体 水・油・液体 水・油・液体
設定圧力範囲 0.035~1.0MPa 0.035~1.0MPa
流体温度 5~80℃(150℃まで製作しています。油類は150℃以下、温水は90℃以下となります。 5~80℃(150℃まで製作しています。油類は150℃以下、温水は90℃以下となります。
端接続 JIS 10K FFフランジJIS 5K FF・RF、10K RFフランジも製作しています。 JIS 10K FFフランジJIS 5K FF・RF、10K RFフランジも製作しています。
本体耐圧試験 水圧にて呼び圧力の1.5倍 水圧にて呼び圧力の1.5倍
取付姿勢 直立取付 直立取付
材質 本体 FC FC
材質 要部 C3604 SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

SL-24Eカタログ

SL-24E価格表

SL-24E外形図

SL24E-B□

SL24E-B参考図

SL24E-G□

SL24E-G参考図

よくある質問と解説

揚程式と全量式の使い分けについて教えてください。

揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。

安全弁のレバーの目的はなんですか?

安全弁が作動できるか、異常(固着)が無いかを確認するためのものです。(入口側の圧力が設定圧力の75%以上で操作します。)

安全弁のレバー付き、レバー無しの選定方法を教えてください。

可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し(密閉型)を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
