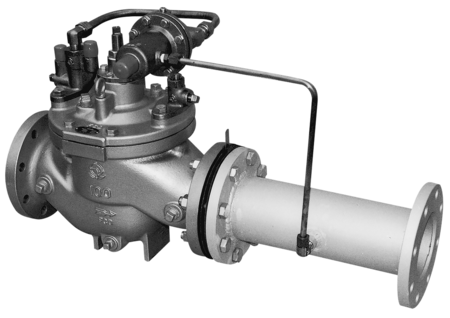

WVF-02型
お気に入りを見る 比較表を見る
受水槽、機器、装置の入口や散水ラインなどに取付け、定流量制御や最大流量制限に使用します。

主な特徴

  • 使用状態に合わせたニードル弁開度による感度調整で、容易に安定した作動が得られます。
  • 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などメンテナンスが容易です。

仕様

製品記号 WVF02-B
バルブの種類 定流量弁
呼び径 80~200(3~8)
適用流体 水・温水給水装置に使用する場合は、水道法性能基準適合品のWVF-02N型、WVF-02PN型、WVF-02CN型をご使用ください。
流体温度 5~60℃
一次側適用圧力 0.05~1.0MPa
最小差圧 0.05MPa
端接続 JIS 10K RFフランジ水道用仕切弁フランジ(一次側適用圧力0.05~0.75MPa)も製作しています。
取付姿勢 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。
基本弁材質 本体 FC又はFCD
基本弁材質 要部 ダイヤフラム NBR
基本弁材質 要部 ディスク NBR
基本弁材質 弁座 CAC406
基本弁塗装 内面 水道用液状エポキシ樹脂
基本弁塗装 外面 メタリックブルー
  • 使用条件に合わせた固定オリフィスの選定のため、使用圧力、差圧及び、設定流量をお知らせください。
  • 圧力計付はお問い合わせください。(圧力計の最大目盛は一次側、二次側共1.6MPaです。)
  • 水道法性能基準適合品(FC製)のWVF-02N型、WVF-02PN型(本体内外面エポキシ樹脂粉体塗装)、WVF-02CN型(本体内外面ナイロンコーティング)も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

WVF-02カタログ

WVF-02価格表

WVF02-B

WVF02-B参考図

よくある質問と解説

定流量弁はなぜ必要なのですか?

機器などの冷却水や計量等の用途で一定の流量を流す目的や、住宅設備では各戸への給水や給湯を適量に配分します(一戸で使い過ぎないよう制限します)。

一次圧力の変動による流量変化の抑制目的に使用できますか?

過流量制限の用途であれば使用可能です。

オリフィスとはなんですか?

面積を減少した管路です。その長さが断面寸法に比べて比較的短い場合の流路の絞りのことです。
