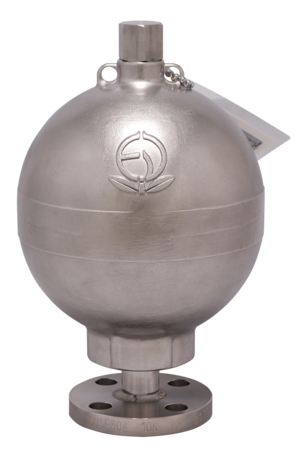

WHA-6F型
お気に入りを見る 比較表を見る
集合住宅、オフィスビルはもちろん、受水槽の給水ライン、給水本管ラインなどで発生するウォータハンマ(水撃)を吸収します。
重力式給水における減圧弁の水撃対策にも最適な水撃防止器です。
使用場所
給水本管ラインシャフト頂部

主な特徴

  • 設置場所に合わせた封入空気圧力の調整が可能です。
  • 本体材質にステンレス鋼を採用し、新構造によって耐久性に優れています。
  • 水撃吸収部材(ブラダ)の交換が可能です。

仕様

製品記号 WHA6F-D
バルブの種類 水撃防止器
呼び径 15~25(1/2~1)
適用流体 水・水道水
流体温度 5~40℃
適用圧力 0.98MPa以下
最大水撃圧力 1.96MPa
封入空気圧力 MAX.0.98MPa(標準(出荷時):0.35MPaご指定の封入空気圧力に調整して出荷いたします。ご指定の無い場合は、標準の封入圧力(0.35MPa)にて出荷いたします。
動水圧力の70~80%の封入圧力に調整してご使用ください。給水圧力の脈動を抑える目的で使用する場合は、動水圧力の50%程度に調整してください。
内容積 2L(吸収容積:1L)
端接続 JIS 10K FFフランジ
本体耐圧試験 水圧にて1.75MPa
取付姿勢 配管接続部を下にした垂直取付
材質 本体 SCS
材質 ブラダ EPDM

資料ダウンロード

資料ダウンロード

全製品記号共通

WHA-6Fカタログ

WHA-6F価格表

WHA-6F外形図

WHA-6F取扱説明書

WHA6F-D

WHA6F-D参考図

よくある質問と解説

水撃防止器とはどの様なもの(構造)ですか?

ゴムのダイヤフラムやホース、金属ベローズ、ピストンの接液部と反対側に所定の圧力に調整した空気や窒素を封入し、水撃を吸収するものです。

ウォータハンマが発生した時、何処に水撃防止器を取り付けますか?

基本的にはウォータハンマを発生させる機器の直近に設置します。
