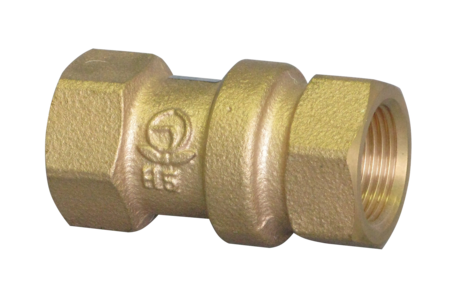

定水位弁、バキュームブレーカ、逆止弁、逆流防止装置CS-3SSN型 逆止弁（水・温水用）
各種給水システムにおいて、断水などで給水源の圧力が低下した際の逆圧による逆流を防止し、信頼できる安全な水道を守ります。
- 使用場所
- 集合住宅戸建住宅ビル設備
主な特徴
- 逆圧や断水時に、逆流以前に弁が閉止するスプリング方式ですから、安全性が高く、水撃防止形となります。
- 弁体部は合成ゴムディスク入りです。
- 90℃までの温水に使用できます。
- 低圧力損失で給水できます。
- 管端コア取付け可能ですから、赤水の発生を防止します。
- 弁体部はカートリッジ構造ですから、メンテナンスが容易です。
- 流水時の騒音は40dB以下（定格流量時）で、配管と同程度の低騒音です。
水道法性能基準認証登録製品（F-62)耐圧 浸出 逆流防止 耐久
仕様
| 製品記号 | CS3SSN-F |
|---|---|
| バルブの種類 | 逆止弁 |
| 種類 | 小型逆止弁（単式） |
| 呼び径 | 20（3/4） |
| 適用流体 | 水道水・温水 |
| 流体温度 | 5～90℃（管端コア使用の場合は5～40℃） |
| 適用圧力 | 1.0MPa以下 |
| 伸縮量 | ─── |
| 逆流防止圧力 | （1／2×D＋30mm）の水位～1.5MPa D：配管外径mm（1／2×D＋30mm）は呼び径20の例では、D＝27.2で計算値43.6mmとなります。 |
| 弁体の作動性 | 20kPa以下 |
| 圧力損失 | 20kPa以下入口側動水圧0.15MPa、定格流量時です。 |
| 定格流量 | 38L/min |
| 端接続 | 入口・出口： JIS Rc3／4ねじねじ部には管端コアを取付けできます。管端コア：P・V兼用可動形コア内蔵品も製作しています。 |
| 取付姿勢 | 自由（垂直配管の場合は下から上の流れ方向に適用） |
| 材質 本体 | CAC406 |
| 材質 要部 | プラスチック |
| 材質 ディスク | EPDM |
- CS-4N,CS-1USN型は、日本水道協会規格「JWWA B129水道用逆流防止弁」に準拠しています。
- 管理形単式逆止弁CS-7N型も製作しています。（192頁をご参照ください。）
