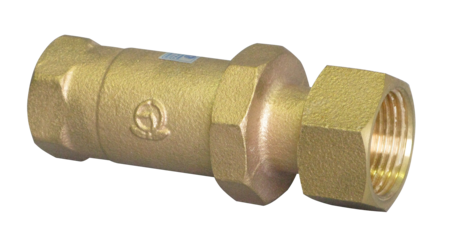

CS-2USN型
お気に入りを見る 比較表を見る
各種給水システムにおいて、断水などで給水源の圧力が低下した際の逆圧による逆流を防止し、信頼できる安全な水道を守ります。
使用場所
集合住宅戸建住宅ビル設備

主な特徴

  • 逆圧や断水時に、逆流以前に弁が閉止するスプリング方式ですから、安全性が高く、水撃防止形となります。
  • 弁体部は合成ゴムディスク入りです。
  • 90℃までの温水に使用できます。
  • 低圧力損失で給水できます。
  • 管端コア取付け可能ですから、赤水の発生を防止します。
  • 弁体部はカートリッジ構造ですから、メンテナンスが容易です。
  • 流水時の騒音は40dB以下(定格流量時)で、配管と同程度の低騒音です。

水道法性能基準認証登録製品(F-62)耐圧 浸出 逆流防止 耐久

仕様

製品記号 CS2USN-F
バルブの種類 逆止弁
種類 複式逆止弁
呼び径 20(3/4)
適用流体 水道水・温水
流体温度 5~90℃(管端コア使用の場合は5~40℃)
適用圧力 1.0MPa以下
伸縮量 ───
逆流防止圧力 (1/2×D+30mm)の水位~1.5MPa D:配管外径mm(1/2×D+30mm)は呼び径20の例では、D=27.2で計算値43.6mmとなります。
弁体の作動性 40kPa以下
圧力損失 20kPa以下入口側動水圧0.15MPa、定格流量時です。
定格流量 38L/min
端接続 入口:JIS G1(上水ねじ)ユニオンナット入口側ユニオン継手のねじは、都ねじ(φ33.1×14山)も製作しています。
出口:JIS Rc3/4ねじねじ部には管端コアを取付けできます。管端コア:P・V兼用可動形コア内蔵品も製作しています。
取付姿勢 自由(垂直配管の場合は下から上の流れ方向に適用)
材質 本体 CAC406
材質 要部 プラスチック
材質 ディスク EPDM
  • CS-4N,CS-1USN型は、日本水道協会規格「JWWA B129水道用逆流防止弁」に準拠しています。
  • 管理形単式逆止弁CS-7N型も製作しています。(192頁をご参照ください。)

資料ダウンロード

資料ダウンロード

全製品記号共通

CS-2USNカタログ

CS-2USN価格表

CS-2USN外形図

CS-2USN取扱説明書

CS2USN-F

CS2USN-F参考図

よくある質問と解説

逆止弁はどの様な目的で使用されますか?

逆止弁は入口側より出口側圧力が高くなる逆圧による逆流防止に使用されます。

ダブルチャッキ(弁)とは何ですか?

通常の逆止弁は逆流を防止する弁が1つですが、より安全性を高めるため弁を2つ備えたものです。

弁体の作動性とは何ですか?

弁体の離脱圧力を指します。日本水道協会規格「JWWA B129水道用逆流防止弁」の性能項目として記載されています。
