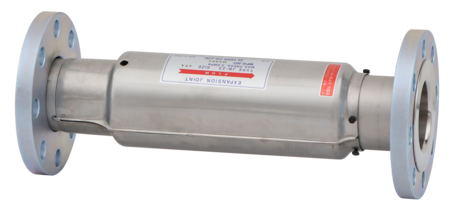

JB-23型(単式)
お気に入りを見る 比較表を見る
耐食・耐久性に優れたステンレス鋼製のベローズを使用した2.0MPa用の伸縮管継手です。面間寸法は、JIS準拠品のJB-21,22型と同一です。
使用場所
建築設備・空調設備工場設備

主な特徴

  • 二層べローズの採用で耐久性UP。
  • フランジを除きすべてステンレス鋼採用。
  • 端接続にルーズフランジを採用し、ボルト穴の円周方向のずれを吸収。

仕様

製品記号 JB23-N
バルブの種類 ベローズ形伸縮管継手
呼び径 20~300(3/4~12)呼び径350以上も製作していますので、お問い合わせください。
適用流体 蒸気・空気・不活性ガス・水・温水・油
流体温度 250℃以下
最高使用圧力 2.0MPa
端接続 JIS 20K ルーズフランジ
耐圧試験 水圧にて3.0MPa
伸縮量 35mm
伸び 10mm
縮み 25mm
材質 フランジ 炭素鋼 ステンレス鋼フランジ=ALLステンレス鋼製も製作しています。(製品記号:JB23-K, JB24-K)
材質 外筒 ステンレス鋼
材質 内筒 A240-316L(SUS316L相当) A240-316LはASTM規格品です。
材質 べローズ A240-316L(SUS316L相当) A240-316LはASTM規格品です。
  • 呼び径により構造が多少異なります。

資料ダウンロード

資料ダウンロード

全製品記号共通

JB-23カタログ

JB-23価格表

JB-23外形図

JB-23取扱説明書

JB23-N

JB23-N(20-150A)参考図

JB23-N(200-300A)参考図

よくある質問と解説

回転方向も吸収できますか?

スリーブ形は配管の軸回転の吸収も可能です。(ベローズ形は吸収不可、ベローズが破損します。)

配管の伸び量は、呼び径に関係なく一定ですか?

温度差で伸び量が決まるため、配管の呼び径に関係なく一定です。ただし、管の種類(鋼、銅、ステンレス)では異なります。

伸縮管継手の単式と複式の使い分けに決まりはありますか?

決まりはありません。配管の伸縮量に見合う本数を選定すれば、どちらを選定しても問題ありません。
