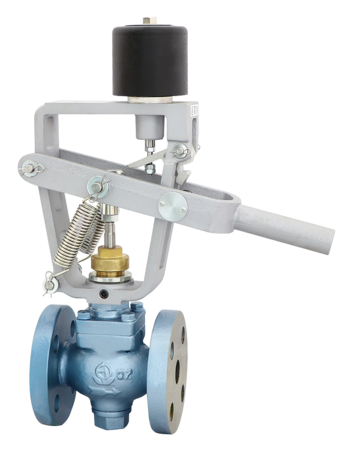

EI-FS型
お気に入りを見る 比較表を見る
燃料油や燃料ガスなどを使用する機器や装置に取付け、緊急時に電気信号により供給ラインを遮断し、火災や爆発などの二次災害を防止します。
弁を開くときには安全を確認した後に電気信号を復帰し、弁の手動レバーを持ち上げて操作しますので、より安全な手動復帰機構となっています。
なお、受水槽などに使用する場合は、EIT-2DN,3DN型をご使用ください。
使用場所
燃料供給ライン各種貯槽

仕様

製品記号 EIFS-RB EIFS-HB EIFS-BB
バルブの種類 電気式 電気式 電気式
用途 液体用 気体用 蒸気用
作動 停電時弁閉、通電時手動にて開通電時弁閉も製作しています。 停電時弁閉、通電時手動にて開通電時弁閉も製作しています。 停電時弁閉、通電時手動にて開通電時弁閉も製作しています。
呼び径 15~200(1/2~8) 15~200(1/2~8) 15~200(1/2~8)
適用流体 燃料油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・水・油 燃料ガス燃料ガスは0.2MPaまで、本体SCPH製で1.0MPaまで製作しています。・空気 蒸気
流体温度 5~100℃ 5~60℃ 180℃以下
流体粘度 900cSt以下 900cSt以下 900cSt以下
定格電圧 AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz
定格電流 AC100V:0.44A、AC200V:0.22A AC100V:0.44A、AC200V:0.22A AC100V:0.44A、AC200V:0.22A
起動電流 AC100V:1.76A、AC200V:0.88A AC100V:1.76A、AC200V:0.88A AC100V:1.76A、AC200V:0.88A
保護構造 防塵形(B種絶縁)・屋内用屋外で使用する場合は、防雨カバーと端子箱をご使用ください。 防塵形(B種絶縁)・屋内用屋外で使用する場合は、防雨カバーと端子箱をご使用ください。 防塵形(B種絶縁)・屋内用屋外で使用する場合は、防雨カバーと端子箱をご使用ください。
周囲温度 -10~40℃ -10~40℃ -10~40℃
端接続 JIS 10K FFフランジ JIS 10K FFフランジ JIS 10K FFフランジ
取付姿勢 水平配管に正立取付 水平配管に正立取付 水平配管に正立取付
本体耐圧試験 水圧にて1.5MPa 水圧にて1.5MPa 水圧にて1.5MPa
定格圧力 1.0MPa 1.0MPa燃料ガスは0.2MPaまで、本体SCPH製で1.0MPaまで製作しています。 1.0MPa
適用差圧限界 適用差圧限界表による 適用差圧限界表による 適用差圧限界表による
許容漏洩量 なし(圧力計目視) なし(圧力計目視) 定格流量の0.01%以下
材質 本体 FC燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。
材質 弁体 CAC406 CAC406 CAC406
材質 弁座 CAC406 CAC406 CAC406
材質 ディスク PTFE NBR -------
材質 要部 FC燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。
材質 要部 弁体 CAC406 CAC406 CAC406
材質 要部 弁座 CAC406 CAC406 CAC406
  • 作動確認用のリミットスイッチ付も製作しています。
  • リード線結線方法は、カタログ366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

EI-FSカタログ

EI-FS価格表

EI-FS取扱説明書

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。

電源は不要ですか?

機械式緊急遮断弁は電気信号等の外部動力を必要とせず、地震動による感震器の動作力のみで作動するため電源は不要です。
