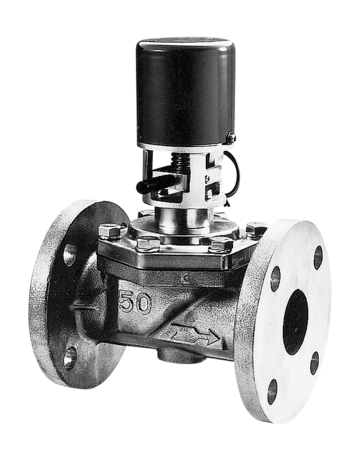

EBF-1W型
お気に入りを見る 比較表を見る
電磁緊急遮断弁は、緊急時に電気信号により素早く弁を閉じて、流体を遮断し、弁を開く時は自動復帰ではなく、電気信号を復帰させた後、人が安全確認後に手でレバーを持ち上げて弁を開く、より安全な手動復帰方式の弁です。
EBS/ECS-1W型、EBF/ECF-1W型シリーズはB2D2(Best Balance Direct Drive)方式を採用したダイヤフラム式の緊急遮断弁で弁形式、作動、接続、材質などにより、それぞれシリーズ化されています。

主な特徴

  • 小型、軽量です。
  • 広い圧力範囲で使用できます。
  • 豊富なバリエーションが揃っていますので、使用条件に合わせた弁を選択できます。

仕様

製品記号 EBF1W-F
バルブの種類 電気式
作動 停電時弁閉
呼び径 15~50(1/2~2)
適用流体 水・空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ))によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場所に設置する場合はお問い合わせください。・不活性ガス
流体温度 5~60℃
適用圧力 0~1.0MPa
流体粘度 50cSt以下
定格電圧 AC100V 50/60Hz又はAC200V 50/60Hz専用
定格電流 AC100V:0.3A、AC200V:0.15A
起動電流 AC100V:1.0A、AC200V:0.5A
保護構造 防塵形(E種絶縁)・屋内用屋外で使用する場合は、端子箱を使用し、カバーなどで保護してください。
周囲温度 5~40℃
端接続 JIS 10K FFフランジ
取付姿勢 水平配管に正立取付
本体耐圧試験 水圧にて1.5MPa
材質 本体 CAC406本体SCS製も製作しています。
材質 ダイヤフラム NBR
  • リミットスイッチ付はお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

EBF-1Wカタログ

EBF-1W価格表

EBF-1W取扱説明書

EBF1W-F

EBF1W-F参考図

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。

電源は不要ですか?

機械式緊急遮断弁は電気信号等の外部動力を必要とせず、地震動による感震器の動作力のみで作動するため電源は不要です。
