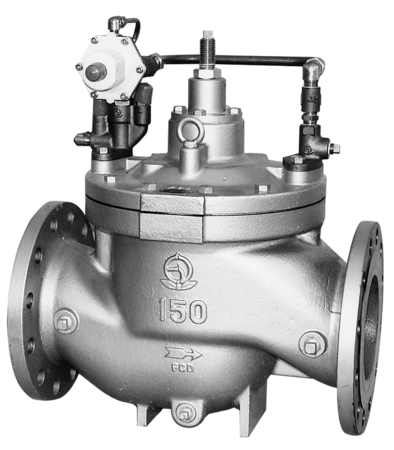

WVM-02CN型
お気に入りを見る 比較表を見る
大容量用の一次圧力調整弁で、空気調和・衛生設備などの配管内や回路の負荷変動による過大な分の圧力を希望の圧力で放出し、弁の一次側の圧力を一定に保ちます。
使用場所
ポンプレリーフ圧力タンク・配管

主な特徴

  • 使用状態に合わせたニードル弁開度による感度調整で、容易に安定した作動が得られます。
  • 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などメンテナンスが容易です。
  • リフト制限機構により、過流量を制限できます。

水道法性能基準認証登録製品(E-242)耐圧浸出耐久

仕様

製品記号 WVM02CN-B□□内には設定圧力調整範囲の記号が入ります。
バルブの種類 一次圧力調整弁
用途 水道法性能基準適合品
(ナイロンコーティング)
呼び径 80~200(3~8)
適用流体 水・温水給水装置に使用する場合は水道法性能基準適合品のWVM-02N型、WVM-02PN型、WVM-02CN型をご使用ください。
流体温度 5~60℃
一次側適用圧力 1.0MPa以下
設定圧力調整範囲 呼び径200以下 L :0.05~0.35MPa、 M :0.3~1.0MPa呼び径40,50の設定圧力調整範囲は0.5~1.0MPaとなり、製品記号はWVM02-B(本体FC製)、WVM02-L(本体FCD製)となります。
呼び径250以上 L :0.05~0.35MPa、 M :0.3~0.7MPa
吹下り圧力 設定圧力調整範囲0.05~0.35MPa:設定圧力×20%以内(最小値0.03MPa)
設定圧力調整範囲0.3~0.7、0.3~1.0MPa:設定圧力×15%以内
アキュムレーション 設定圧力×10%以内(最小値0.03MPa)
端接続 JIS 10K RFフランジJIS 10K RFフランジ呼び径200以下は一次側適用圧力1.6MPa以下(JIS 16K RFフランジ、設定圧力調整範囲0.5~1.6MPa)も製作しています。(本体FC製の場合は水道法性能基準には適合しません。) 水道用仕切弁フランジ(一次側適用圧力0.75MPa以下、耐圧試験1.75MPa、呼び径80以上)も製作しています。
耐圧試験(水圧) 1.75MPa
取付姿勢 水平・垂直縦配管に設置する場合は、メンテナンススペースを広くとってください。 (ただし、呼び径250以上は水平配管に正立取付)
基本弁材質 本体 FC
基本弁材質 要部 ダイヤフラム・ディスク NBR
基本弁材質 要部 弁座 CAC406
基本弁塗装 内面 ナイロン11 0.3mm以上(白色)
基本弁塗装 外面 ナイロン11 0.3mm以上(白色)
  • 水道法性能基準適合品(本体材質FC製、呼び径80~200)のWVM-02PN型(本体内外面エポキシ樹脂粉体塗装)、WVM-02N型(本体内面水道用液状エポキシ樹脂塗装)も製作しています。
  • 圧力計1個付も製作しています。(圧力計の最大目盛は、設定圧力調整範囲L(0.6MPa)、M(1.6MPa)です。)
  • 製品選定には、呼び径選定図表、配管例図をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WVM-02CNカタログ

WVM-02CN価格表

WVM-02CN(FC_10K)外形図

WVM-02CN(65-200A)取扱説明書

WVM02CN-B□

WVM02CN-B参考図

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的と選定方法を教えてください。

ポンプの締切運転による過熱防止用として使用する場合は、定格流量の10~20%程度を吐出する呼び径を選定します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。

落水防止弁はどのような目的で使用されますか?

詳細をご確認ください。
