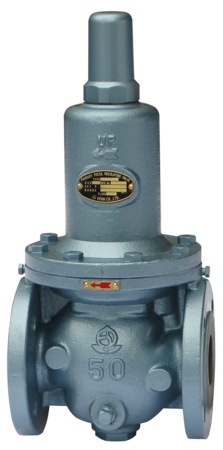

MD-20W型
お気に入りを見る 比較表を見る
高層ビルの空調設備や冷暖房設備の開放回路方式において、返り管の落水防止に使用します。
ポンプ停止時、弁体は速やかに閉止して、返り管の水位降下を防ぎます。
ポンプ起動時、空気溜りが生じないので、騒音や振動の発生を防ぎます。
ポンプ運転中、管内を適度な圧力に保持します。
使用場所
空調設備冷暖房設備

主な特徴

  • 弁体には、NBR製のディスクを使用しています。
  • 圧力変化に対する応答性がよく、ポンプ停止時は速やかに弁が閉止します。

仕様

製品記号 MD20W-B□□内には設定圧力調整範囲の記号が入ります。
バルブの種類 落水防止弁
呼び径 15~150(1/2~6)
適用流体
流体温度 5~60℃
設定圧力調整範囲 呼び径 80以下 L :0.05~0.35MPa、H:0.3~0.7MPa 呼び径100以上 L :0.05~0.35MPa、H:0.3~0.5MPa
端接続 JIS 10K RFフランジ
本体耐圧試験 水圧にて1.5MPa
取付姿勢 水平配管に正立取付
材質 本体 FC
材質 要部 CAC406、SUS
材質 ダイヤフラム・ディスク NBR
塗装 内面 水道用液状エポキシ樹脂
塗装 外面 メタリックブルー
  • 落水防止弁の選定は総合カタログ161頁、呼び径選定は156頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

MD-20Wカタログ

MD-20W価格表

MD-20W外形図

MD20W-B□

MD20W-B(15-80A)参考図

MD20W-B(100-150A)参考図

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的と選定方法を教えてください。

ポンプの締切運転による過熱防止用として使用する場合は、定格流量の10~20%程度を吐出する呼び径を選定します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。
