仕様

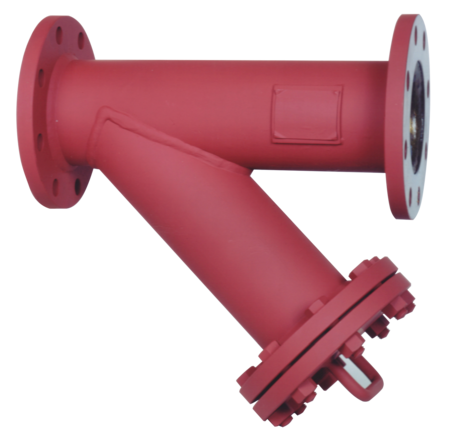

製品記号 | KY9-N |
---|---|
バルブの種類 | Y形 |
種類 | 炭素鋼製 |
呼び径 | 150~400(6~16) |
適用流体 | 蒸気・気体・液体 |
流体温度 | 184℃以下流体温度225℃以下も製作しています。 |
適用圧力 | 1.0MPa以下 |
端接続 | JIS 10K FFフランジ |
網目 | 5、10、20、30、40、50、60メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。 |
許容差圧 | 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。 |
塗装 | 内面:防錆油 外面:赤錆止 |
材質 本体 | 350A以下:STPG、400A以上:STPY |
材質 ネット | SUS |
材質 フタ | SS |
資料ダウンロード
よくある質問と解説
現場にてダビット式に改造する事は可能ですか?
本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。
ストレーナの網目(メッシュ)はどの様に選定しますか?
本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。
垂直配管に使用できるものはありますか?
基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)
KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)
回答詳細の動画をご覧ください。
