KY-10型
お気に入りを見る 比較表を見る

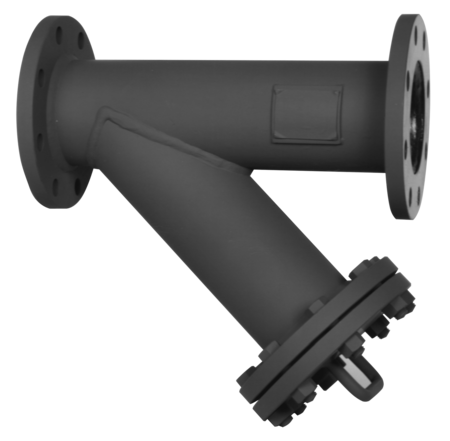

炭素鋼製及びステンレス鋼製フランジ形の大口径Y形ストレーナです。
大口径でありますがコンパクトで濾過面積が大きく、自動弁のラインに使用するストレーナです。

仕様

製品記号 KY10-D
バルブの種類 Y形
種類 ステンレス鋼製
呼び径 150~400(6~16)
適用流体 蒸気・気体・液体
流体温度 184℃以下流体温度225℃以下も製作しています。
適用圧力 1.0MPa以下
端接続 JIS 10K FFフランジ
網目 5、10、20、30、40、50、60メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
耐圧試験 水圧にて1.5MPa
塗装 -
材質 本体 SUS304
材質 ネット SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

KY-10カタログ

KY-10価格表

KY-10取扱説明書

KY10-D

KY10-D参考図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型は不可です。)
