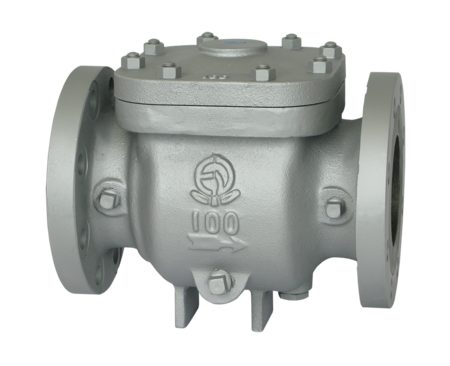

KT-1型
お気に入りを見る 比較表を見る
ストレーナの概念を一掃する、ストレートタイプのストレーナです。
従来のストレーナの施工、メンテナンス性、圧力損失などの問題点を解消できます。
KT-1D型は、上蓋のつり上げが容易なダビット式です。
KT-1A型は、ボルト一本でネットの点検ができますので清掃頻度が多い所などに最適です。

仕様

製品記号 KT1-G KT1-M
バルブの種類 ストレート形 ストレート形
種類 ボルト式 ボルト式
呼び径 50~300(2~12) 50~300(2~12)
適用流体 蒸気・気体・液体 蒸気・気体・液体
流体温度 184℃以下流体温度220°C以下も製作しています。 184℃以下流体温度220°C以下も製作しています。
適用圧力 1.0MPa以下 1.0MPa以下
端接続 JIS 10K FFフランジ JIS 10K FFフランジ
網目 60メッシュ
20、40、80、100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
60メッシュ
20、40、80、100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
塗装 内面:防錆油 外面:シルバー 内面:防錆油 外面:シルバー
材質 本体 FC FCD
材質 ネット SUS SUS
材質 フタ FC FCD
  • 初期通水時、本体内に空気が滞留し空気障害をもたらす場合があります。ポンプサクション側などに取り付ける際には空気抜きを実施してください。カバー部に空気抜き用のプラグ付又はコック付も製作していますのでお問い合わせください。
  • オプション付(目詰り検知器(屋内専用)、磁気吸着器、内部点検窓)も製作しています。カタログ311頁をご参照ください。
  • 水道施設用にはKT-4P型(カタログ308頁参照)をご使用ください。
  • 呼び径350以上はKT-2, 2D型(カタログ306頁参照)をご使用ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

KT-1カタログ

KT-1価格表

KT-1外形図

KT-1取扱説明書

KT1-G

KT1-G(250,300A)参考図

KT1-G(50-200A)参考図

KT1-M

KT1-M(250,300A)参考図

KT1-M(50-200A)参考図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)

KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
