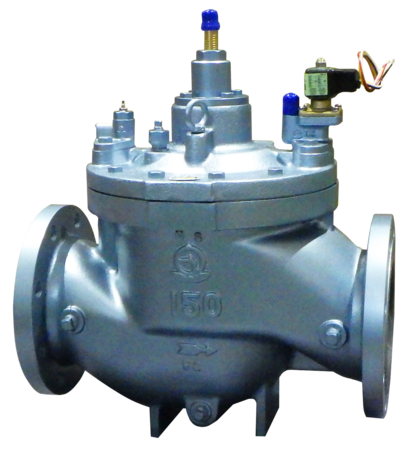

WVE-02型
お気に入りを見る 比較表を見る
散水、冷却設備などで、各種センサ・タイマなどと組み合わせることで、様々な自動制御や遠隔制御ができます。
この弁は、弁の開閉時間を調整し、ウォータハンマを緩和することができます。

主な特徴

  • 使用状態に合わせたニードル弁開度による感度並びに、開閉時間調整を行うことができます。
  • 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などメンテナンスが容易です。

仕様

製品記号 WVE02-B WVE02-L
種類 ダイヤフラム式 ダイヤフラム式
作動 通電開 通電開
呼び径 80~200(3~8) 80~200(3~8)
適用流体 水・温水給水装置に使用する場合は、水道法性能基準適合品のWVE-02CN,02PN,02N型をご使用ください。 水・温水給水装置に使用する場合は、水道法性能基準適合品のWVE-02CN,02PN,02N型をご使用ください。
流体温度 5~60℃ 5~60℃
適用圧力 0.03~1.0MPa水道用仕切弁フランジの場合一次側適用圧力は、0.03~0.75MPaとなり、耐圧性は1.75MPaとなります。 0.03~1.0MPa水道用仕切弁フランジの場合一次側適用圧力は、0.03~0.75MPaとなり、耐圧性は1.75MPaとなります。
弁前後の最小差圧 0.03MPa 0.03MPa
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。
絶縁種別 B種 B種
周囲温度 5~60℃ 5~60℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。(端子箱については、総合カタログ366頁をご参照ください。) 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS 10K RFフランジ又は水道用仕切弁フランジ JIS 10K RFフランジ又は水道用仕切弁フランジ
取付姿勢 水平配管にコイルを上にした正立取付 水平配管にコイルを上にした正立取付
本体耐圧試験 水圧にて2.0MPa 水圧にて2.0MPa
定格電流 AC100/110V:0.2A、AC200/220V:0.1A AC100/110V:0.2A、AC200/220V:0.1A
起動電流 AC100/110V:0.6A、AC200/220V:0.3A AC100/110V:0.6A、AC200/220V:0.3A
基本弁塗装又はコーティング塗膜 内面:水道用液状エポキシ樹脂 内面:水道用液状エポキシ樹脂
材質 ディスク NBR NBR
基本弁材質 本体 FC FCD
基本弁材質 要部 ダイヤフラム NBR NBR
基本弁材質 要部 ディスク NBR NBR
基本弁材質 要部 弁座 CAC406 CAC406
  • 水道法性能基準適合品(本体材質FC製)のWVE-02PN型(本体内外面エポキシ樹脂粉体塗装)、WVE-02N型(本体内面水道用液状エポキシ樹脂塗装)も製作しています。
  • 呼び径選定図表は、総合カタログ157頁をご参照ください。
  • リード線結線方法は、総合カタログ総合カタログ366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WVE-02カタログ

WVE-02価格表

WVE-02(FC

WVE02-B

WVE02-B参考図

WVE02-L

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?

コイル部が熱くても問題ありません。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
