ED-S型
お気に入りを見る 比較表を見る

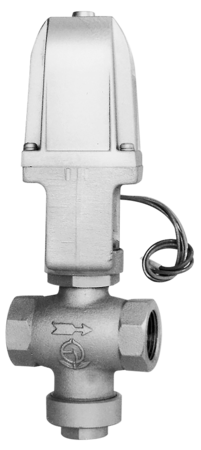

ねじ込接続のED-S型、フランジ接続のED-F型電磁弁は、強力な電磁石により弁を開閉する準直動式の二方口電磁弁で、高粘度、あるいは圧力が低い場合に使用します。

仕様

製品記号 EDS-J EDS-W
種類 メタルタッチ ディスク入
作動 通電開 通電開
呼び径 10~50(3/8~2) 10~50(3/8~2)
適用流体 メタルタッチ:水・油蒸気用も製作しています。(メタルタッチ),燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。、ディスク入:軽油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・灯油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・不活性ガス メタルタッチ:水・油蒸気用も製作しています。(メタルタッチ),燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。、ディスク入:軽油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・灯油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・不活性ガス
流体温度 5~100℃ 5~100℃
流体粘度 100cSt以下流体粘度300cSt以下も製作しています。 100cSt以下流体粘度300cSt以下も製作しています。
適用圧力 0~0.7MPa 0~0.7MPa
弁前後の最小差圧 0MPa 0MPa
許容漏洩量 水・油:3g/min 以下、空気(ディスク入):50mL/min(標準状態)以下 水・油:3g/min 以下、空気(ディスク入):50mL/min(標準状態)以下
定格電圧 AC100V 50/60Hz 又は AC200V 50/60Hz他の特殊電圧はお問い合わせください。 AC100V 50/60Hz 又は AC200V 50/60Hz他の特殊電圧はお問い合わせください。
絶縁種別 B種 B種
周囲温度 5~40℃ 5~40℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合は、カバーなどで保護してください。) 防塵・防滴・屋内用(屋外で使用する場合は、カバーなどで保護してください。)
端接続 JIS Rcねじ JIS Rcねじ
取付姿勢 水平配管にコイルを上にした正立取付 水平配管にコイルを上にした正立取付
本体耐圧試験 水圧にて 2.0MPa 水圧にて 2.0MPa
材質 本体 CAC406燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体SCS製はお問い合わせください。 CAC406燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体SCS製はお問い合わせください。
材質 要部 弁体 SUS SUS
材質 要部 ディスク PTFE PTFE
  • 本体SCS製はお問い合わせください。
  • 本体SCPH製、SCS製はお問い合わせください。
  • リード線結線方法は、総合カタログ366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

ED-Sカタログ

ED-S価格表

ED-S外形図

ED-S取扱説明書

EDS-J

EDS-J(10-25A)参考図

EDS-J(32-50A)参考図

EDS-W

EDS-W(10-25A)参考図

EDS-W(32-50A)参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?

コイル部が熱くても問題ありません。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
