DS-13H型
お気に入りを見る 比較表を見る

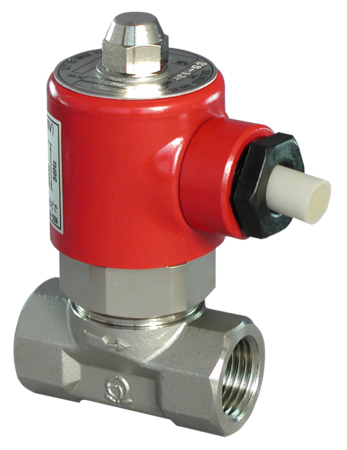

DS-10,10H,15型の本体をステンレス鋼とした電磁弁です。
構造が簡単な小型、直動式・小容量の電磁弁で、各種用途に配慮した機種、オリフィス構成となっています。
このシリーズは、はん用電磁弁と比べ、オリフィス径によって適用圧力、流量が異なりますのでご注意ください。

主な特徴

  • ステンレス鋼製で各種用途、クリーンな流体に最適。
  • 小型・軽量です。
  • 構造が簡単で、メンテナンスも容易です。
  • 豊富なバリエーションが揃っています。

仕様

製品記号 DS13H-V○○内にはオリフィス径の記号が入ります。
種類 直動式
作動 通電開
呼び径 8~20(1/4~3/4)
適用流体 蒸気・温水
流体温度 5~175℃(温水の場合100℃以下)
流体粘度 50cSt以下
許容漏洩量 なし(圧力計目視)
定格電圧 AC100V 50/60Hz又は AC200V 50/60Hz
絶縁種別 H種
周囲温度 5~50℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。( 端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS Rcねじ
取付姿勢 水平・垂直(取付姿勢に対しコイル下向き除く)水がかかるような場所では水平配管にコイルを上にした垂直取付としてください。
本体耐圧試験 水圧にて2.0MPa
定格電流 AC100V:0.19A、AC200V:0.10A
起動電流 AC100V:0.57A、AC200V:0.29A
オリフィス径 S:4mm ・ 適用圧力(MPa) 0.8以下
オリフィス径 H:5.5mm ・ 適用圧力(MPa) 0.4以下
オリフィス径 M:7mm ・ 適用圧力(MPa) 0.25以下
オリフィス径 L:10mm ・ 適用圧力(MPa) 0.1以下
材質 本体 SCS13
材質 要部 SUS・PTFE
  • 呼び径選定図表は、総合カタログ356頁をご参照ください。
  • リード線結線方法は、総合カタログ366頁をご参照ください。
