DS-13型
お気に入りを見る 比較表を見る

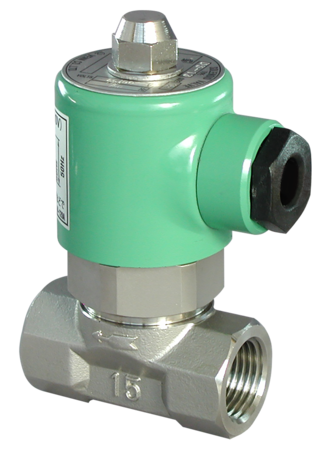

DS-10,10H,15型の本体をステンレス鋼とした電磁弁です。
構造が簡単な小型、直動式・小容量の電磁弁で、各種用途に配慮した機種、オリフィス構成となっています。
このシリーズは、はん用電磁弁と比べ、オリフィス径によって適用圧力、流量が異なりますのでご注意ください。

主な特徴

  • ステンレス鋼製で各種用途、クリーンな流体に最適。
  • 小型・軽量です。
  • 構造が簡単で、メンテナンスも容易です。
  • 豊富なバリエーションが揃っています。

仕様

製品記号 DS13-D○□○内にはオリフィス径、□内には定格電圧の記号が入ります。
種類 直動式
作動 通電開
呼び径 8~20(1/4~3/4)
適用流体 給水装置に使用する場合は、水道法性能基準適合品のDS-16型(総合カタログ187頁)、又はWS-25N型(総合カタログ326頁)をご使用ください。・空気・油(灯油・軽油程度)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。
流体温度 5~80℃
流体粘度 50cSt以下
許容漏洩量 なし(圧力計目視)
定格電圧 1 :AC100V 50/60Hz 2 :AC200V 50/60Hz
絶縁種別 B種
周囲温度 5~50℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。( 端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS Rcねじ
取付姿勢 水平・垂直(取付姿勢に対しコイル下向き除く)水がかかるような場所では水平配管にコイルを上にした垂直取付としてください。
定格電流 AC100V:0.19A、AC200V:0.10A
起動電流 AC100V:0.57A、AC200V:0.29A
オリフィス径 S:4mm ・ 適用圧力(MPa) 0.8以下
オリフィス径 H:5.5mm ・ 適用圧力(MPa) 0.4以下
オリフィス径 M:7mm ・ 適用圧力(MPa) 0.25以下
オリフィス径 L:10mm ・ 適用圧力(MPa) 0.1以下
材質 本体 SCS13
材質 要部 SUS・FKM
  • 呼び径選定図表は、総合カタログ356頁をご参照ください。
  • リード線結線方法は、総合カタログ366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

DS-13カタログ

DS-13価格表

DS-13外形図

DS-13取扱説明書

DS13-D○□

DS13-D参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
