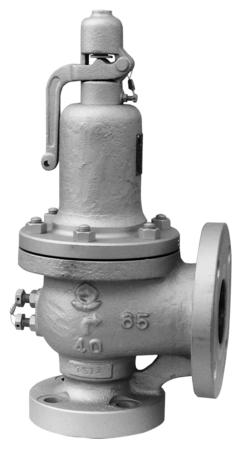

SF-19L型
お気に入りを見る 比較表を見る
使用場所
圧力容器蒸気ボイラ

仕様

製品記号 SF19L-C□□内には圧力区分の記号が入ります。
形式 全量式
キャップ形式 レバー付
呼び径 15~150(1/2~6)
適用流体 蒸気
設定圧力範囲 呼び径25以下:0.1~3.0MPa
呼び径40以上:2.0~3.0MPa
流体温度 -5~235℃
端接続 入口:JIS 10呼び径25以下のみ、20、30K RFフランジ(厚さは寸法表による)フランジ規格(入口×出口)JIS B8210 20K、30K、JIS B2220 10K、20K、30K×JIS B2220フランジ(呼び径40のJIS B2220 20Kフランジは除く)も製作しています。
出口:JIS 10K FFフランジフランジ規格(入口×出口)JIS B8210 20K、30K、JIS B2220 10K、20K、30K×JIS B2220フランジ(呼び径40のJIS B2220 20Kフランジは除く)も製作しています。出口側フランジは、RFフランジも製作しています。
取付姿勢 直立取付
材質 本体 SCPH本体SCS製も製作しています。ただし、設定圧力範囲は呼び径により異なります。
材質 弁体 SUS又はSCS
弁体・弁座ステライト溶着蒸気用は分割弁体で弁座のみステライト溶着となります。
材質 弁座 SUS又はSCS
弁体・弁座ステライト溶着蒸気用は分割弁体で弁座のみステライト溶着となります。

資料ダウンロード

資料ダウンロード

全製品記号共通

SF-19Lカタログ

SF-19L価格表

SF-19L(15-25A)取扱説明書

SF-19L(40-150A)取扱説明書

SF19L-C□

SF19L-C参考図(呼び径125,150)

SF19L-C参考図(呼び径15-25)

SF19L-C参考図(呼び径40-100)
