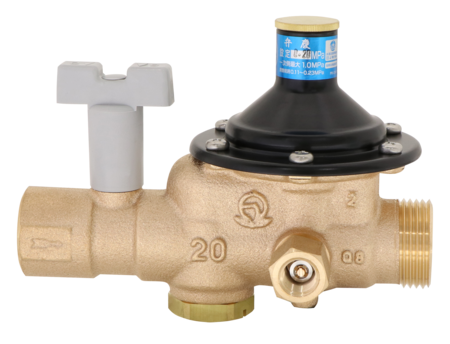

RD-45SUN型
お気に入りを見る 比較表を見る
RD-45SN型シリーズは、減圧弁の入口側にボール式の止水栓を内蔵させたことで従来の止弁(仕切弁)が不要※となり、更なる省スペース、施工効率のアップ、コスト削減を実現しました。
ボール式止水栓は弁の開閉がスムーズで、操作性はもちろん減圧弁や給水器具のメンテナンス性も向上します。
※水道事業体によっては指導がある場合がありますのでご確認ください。

主な特徴

  • 塩素水耐性EPDMを採用。
  • 衛生的な液溜りなし構造。
  • 低差圧から高差圧まで確実な作動。
  • 減圧弁を設置したまま、水圧試験可能。
  • 簡単、シンプル新テストガグ方式採用。

水道法性能基準認証登録製品(E-157)耐圧性能浸出性能耐久性能

仕様

製品記号 RD45SUN-F□「製品記号の表し方について」をご参照ください
バルブの種類 戸別給水用減圧弁
呼び径 20(3/4)
適用流体 水道水・温水
流体温度 5~90°C(管端コア使用の場合5~40°C)
一次側適用圧力 1.0MPa以下
二次側調整圧力範囲(設定圧力) L :0.05~0.12MPa(0.08MPa)
M :0.11~0.23MPa(0.20MPa)
H :0.20~0.30MPa(0.20,0.25MPa)設定圧力0.3MPaを超える場合は、お問い合わせください。管端コア付も製作しています。「製品記号の表し方について」を参照ください。
ネームプレート色 L :緑
M :青
H :赤
最大減圧比 10:1
弁前後の最小差圧 0.02MPa
定格流量 50L/min(差圧0.1MPa以上)
端接続 L/M/Hの場合
入口:JIS Rc3/4ねじ
出口:JIS G1ねじ
L/M/H『P』の場合
入口:JIS Rc3/4ねじ
出口:JIS R3/4ねじ(ユニオン継手)
本体耐圧試験 水圧にて1.75MPaテストガグでの水圧試験は、1.75MPa以下で行ってください。(圧力計は取り外してから行ってください。)
取付姿勢 水平・垂直 自由(ストレーナキャップ上向き除く)
付属品 保温ケース(自己消火性)、テストガグ、圧力計用継手(二次側用で、本体取付け済み)圧力計用継手は、反対側プラグと組み替えて使用することができます。
RD-45SUN型Pの場合はさらにユニオン継手(パイプ・ナット・ガスケット)付属
ストレーナ 60メッシュ
材質 本体 CAC406
材質 ダイヤフラム 塩素水耐性EPDM
材質 ディスク 塩素水耐性EPDM
材質 ボール CACメッキ処理
  • 圧力計はオプション品で、A型又はD型を選択することができます。(圧力計の最大目盛は0.5MPaです。)

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-45SUNカタログ

RD-45SUN価格表

RD-45SUN外形図

RD-45SUN取扱説明書

RD45SUN-F□

RD-45SUN(Rc×G)参考図

RD-45SUN(Rc×Rcユニオン継手)コア付参考図

RD-45SUN(Rc×Rcユニオン継手)参考図

RD-45SUN(Rcコア付×G)参考図

RD-45SUN(Rc×Rユニオン継手)参考図

RD-45SUN(Rcコア付×Rユニオン継手)参考図

よくある質問と解説

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は、3~4年に1回の定期点検とダイヤフラム・ディスク等の消耗部品の交換を行ったうえで8年としていますが、使用状況によっても異なります。

減圧弁は経年劣化により騒音を発生するのでしょうか?

騒音につきましては経年によるディスクの損傷(食い込み)やベンザの損傷により高くなる傾向があります。

戸別給水用減圧弁は集合住宅の全戸に取り付けが必要ですか?

全戸に付けるとは限りません。上層階にて水圧が高くない場合は取付ける必要はありません。
