FD-12型
お気に入りを見る 比較表を見る
FD-11N,12型はホテル、オフィスビルなどの中央式給湯設備のほか、給水設備にも使用される定流量弁で、一次側圧力の変動に対して、流量が一定となるよう、自動的にオリフィス部の流路を絞り、一定流量を供給します。
本体・要部共にステンレス製のFD-12型を新たにラインナップ。

主な特徴

  • 取付姿勢が自由です。
  • 循環系配管全体に湯を均等に循環させ、湯の滞留及び湯温の低下を防止します。

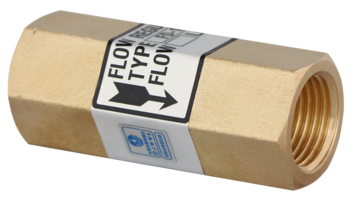

  • 要部SUS製で耐食性が優れています。(FD-11N型)

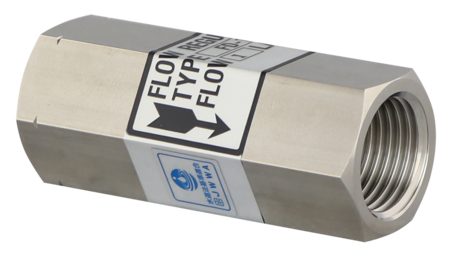

  • オールステンレス製。(FD-12型)

水道法性能基準認証登録製品(E-684)耐圧性能浸出性能

仕様

製品記号 FD12-D□□内には設定流量の記号が入ります。
バルブの種類 定流量弁
用途 給湯用(小流量)
呼び径 15~25(1/2~1)
適用流体 温水・水道水
流体温度 5~90℃
一次側適用圧力 1.0MPa以下
作動差圧範囲 0.05~0.3MPa
設定流量・記号 許容差1~2L/min:設定流量±20%以内、3~6L/min:設定流量±10%以内
端接続 JIS Rcねじ
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直自由
材質 本体 SUS304
材質 要部 SUS304
材質 アダプタ 黄銅
材質 パイプ C1220T

資料ダウンロード

資料ダウンロード

全製品記号共通

FD-12カタログ

FD-12価格表

FD-12外形図

FD-12取扱説明書

FD12-D□

FD12-D参考図

よくある質問と解説

定流量弁はなぜ必要なのですか?

機器などの冷却水や計量等の用途で一定の流量を流す目的や、住宅設備では各戸への給水や給湯を適量に配分します(一戸で使い過ぎないよう制限します)。

一次圧力の変動による流量変化の抑制目的に使用できますか?

過流量制限の用途であれば使用可能です。

オリフィスとはなんですか?

面積を減少した管路です。その長さが断面寸法に比べて比較的短い場合の流路の絞りのことです。
