BMU-5型
お気に入りを見る 比較表を見る

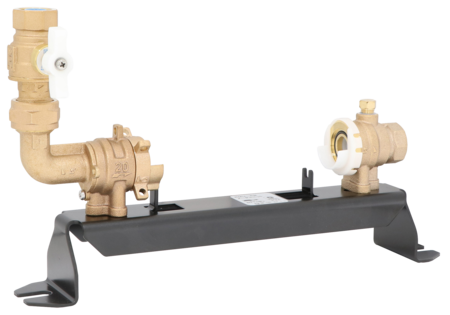

集合住宅パイプシャフト内における、メータ廻りの止水栓、減圧弁、伸縮管機能、逆止弁、台座をユニット化した製品です。
メータの接続はハンドル操作にて行う圧着式ですので、取付け・取外しが容易です。

※各事業体により、仕様が異なる場合がありますので、お問い合わせください。
使用場所
集合住宅

主な特徴

  • 狭いパイプシャフト内での施工性を考慮した軽量・コンパクト設計です。
  • メータの取付け・取外しはハンドル操作で工具不要の圧着式。
  • 縦・横配管及び右・左からの流れ方向に対応しています。
  • 台座部分は耐食性に優れています。
  • 止水栓部分は停水キャップ取付可能。

水道法性能基準認証登録製品(M-256)耐圧性能浸出性能逆流防止性能

仕様

製品記号 BMU5-F
バルブの種類 メータユニット
種類 減圧弁無
呼び径 20(3/4)
適用流体 水道水
流体温度 常温
一次側適用圧力 1.0MPa以下
端接続 JIS Rc 3/4ねじ(可動形管端コア内蔵)
耐圧性 1.75MPaテストガグでの水圧試験は、1.75MPa以下で行ってください。(圧力計は、取り外してから行ってください。)
材質 本体 青銅鋳物他
材質 台座 鋼板
  • 減圧弁の圧力計はオプション品でA型又はD型を選択することができます。(圧力計の最大目盛は0.5MPaです。)

資料ダウンロード

資料ダウンロード

全製品記号共通

BMU-5カタログ

BMU-5価格表

BMU-5外形図

BMU-5取扱説明書

BMU5-F

BMU5-F参考図
