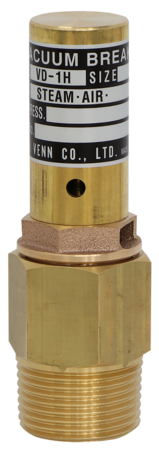

VD-1H型
お気に入りを見る 比較表を見る
設定圧力以下の負圧になると弁が開いて大気を吸込み、配管や装置が真空になることを防止します。サイレンサを使用した蒸気配管に取り付けると、蒸気停止時の水の吸込みを防止することができます。

仕様

製品記号 VD1H-F□□内には設定圧力範囲の記号が入ります。 VD1H-D□□内には設定圧力範囲の記号が入ります。
バルブの種類 真空調整弁 真空調整弁
呼び径 15~50(1/2~2) 15~50(1/2~2)
適用流体 蒸気・空気 蒸気・空気
流体温度 200℃以下 200℃以下
適用圧力 1.0MPa以下 1.0MPa以下
設定圧力範囲 1 :-0.5~-22kPa、 2 :-22~-49kPa
3 :-49~-76kPa、 4 :-76~-82kPa
1 :-0.5~-22kPa、 2 :-22~-49kPa
3 :-49~-76kPa、 4 :-76~-82kPa
端接続 JIS Rねじ JIS Rねじ
材質 C3604又はCAC406(メタルタッチ) SUS(メタルタッチ)
取付姿勢 入口側を下にした垂直取付 入口側を下にした垂直取付
  • 流体正圧保持の用途には使用できません。

資料ダウンロード

資料ダウンロード

全製品記号共通

VD-1Hカタログ

VD-1H価格表

VD-1H(CAC)外形図

VD-1H(SCS)外形図

VD1H-F□

VD1H-F(15-25A)参考図

VD1H-F(32-50A)参考図

VD1H-D□

VD1H-D(15-25A)参考図

VD1H-D(32-50A)参考図

よくある質問と解説

サイレンサはなぜ必要なのですか?

水に蒸気を吹込んで温水を作る際にサイレンサを使用し、蒸気流入による騒音、振動の減少をはかります。サイレンサを使用しない場合には極度の騒音、振動が発生します。

サイレンサの発音限界温度とは何ですか?

発音限界温度とはサイレンサの機能が保てる温水の最高温度を指します。

水中へ蒸気を吹き込む際、騒音が発生する原因は何でしょうか?また、サイレンサはどういった原理でその騒音を抑えているのでしょうか?

水の中に直接蒸気を吹き込むと蒸気が凝縮し空洞ができ、そこに周りの熱水が空洞に向かって流れ込み衝突する際に大きな衝撃と騒音が生じます。サイレンサは小さなノズル部から蒸気を放出し、水との混合をスムーズにする事で騒音を軽減しています。
