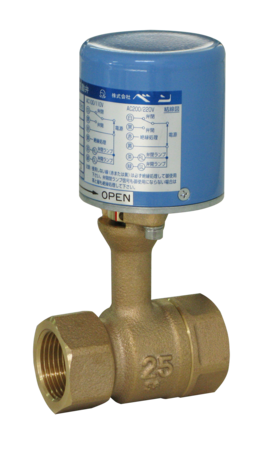

BM-13S型
お気に入りを見る 比較表を見る
はん用の小型ボール式電動弁で定格電圧のAC100/200Vを共用でき、圧力範囲が広く、小型・軽量ですから電磁弁と同等以上の気軽さでご使用頂けます。
BM-12S型は、はん用、BM-13S型はロングネック形、BM-14S型は本体ステンレス鋼製でそれぞれオンオフ制御用に使用します。

主な特徴

  • AC100/200Vを共用できます。
  • 小型・軽量で取扱いが容易です。
  • 広い圧力範囲で使用場所を選びません。
  • 流れ方向、取付方向(屋内)が自由です。
  • ボールはステンレス鋼(SUS316)を採用していますので、耐久性に優れています。

仕様

製品記号 BM13S-J
作動 オンオフ
形式 ロングネック形
呼び径 15~25(1/2~1)
適用流体 水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。・空気・気体・液体
流体温度 -10~80℃(凍結不可)流体温度0~95℃(水道法性能基準適合品)のエコキュート用給湯停止弁BM-13SHN型(呼び径15~25)、BM-16SHN型(呼び径32~50)も製作しています。217頁をご参照ください。
適用圧力 0~1.0MPa
周囲温度 -10~50℃
許容漏洩量 水・油:なし(圧力計目視)、空気・ガス:50mL/min(標準状態)以下
端接続 JIS Rcねじ
定格電圧 AC100/110/200/220V(50/60Hz)共用他の特殊電圧はお問い合わせください。
許容電圧変動範囲 定格電圧±5%
定格容量 13VA(AC110V)、26VA(AC220V)
定格電流/起動電流 0.12A/0.12A
開閉時間 4.6/3.8秒(50/60Hz)
絶縁種別 E種
時間定格 20分
絶縁抵抗 50MΩ以上
過負荷保護 サーマルプロテクタ
保護構造 防雨形(IP-53相当)屋外設置の場合、縦配管取付及び直射日光を避けてください。
開閉信号出力 呼び径10~25:付(有電圧)
手動機構
材質 本体 CAC406
材質 ボール SUS316
  • 水道法性能基準適合品のBM-12SN(呼び径15~25)、13SN型、14SN、16SN型も製作しています。
  • スペースヒータ付も製作しています。(駆動部内部の結露などによる発錆予防)なお、呼び径25以下は丸形から角形のモータへ変更となります。
  • 開閉信号接点付(BM-16S型,14S型:呼び径32~50)はお問い合わせください。
  • リレー内蔵型も制作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

BM-13Sカタログ

BM-13S価格表

BM-13S外形図

BM-13S,13SN取扱説明書

BM13S-J

BM13S-J参考図

よくある質問と解説

過負荷保護とはなんですか?

何らかの原因でモータが許容最高温度以上になった場合にモータの焼損を防ぐものです。

スプリングリターン式とはどんなものですか?(回答詳細に動画あり)

通電時に弁開と同時にスプリングを巻き、停電時に巻き上げたスプリングの力で弁閉する機構です。(通電時弁開型の場合)

スプリングリターン式の三方弁は制作していますか?

スプリングリターン式の三方弁は製作していません。
