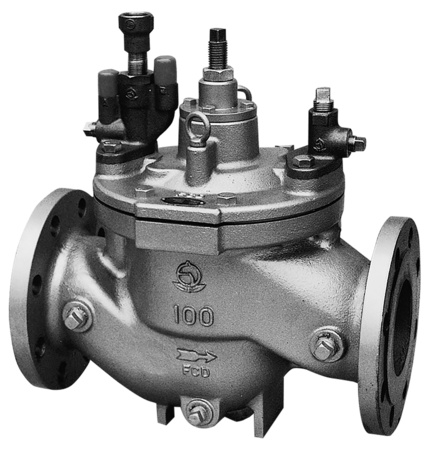

仕様
| 製品記号 | WVL02-B | WVL02-L |
|---|---|---|
| バルブの種類 | 定水位弁 | 定水位弁 |
| 種類 | 一般用 | 一般用 |
| 呼び径 | 80～400（3～16） | 80～200（3～8） |
| 適用流体 | 水給水装置に使用する場合は水道法性能基準適合品のWVL-02N型、WVL-02PN型、WVL-02CN型をご使用ください。 | 水給水装置に使用する場合は水道法性能基準適合品のWVL-02N型、WVL-02PN型、WVL-02CN型をご使用ください。 |
| 流体温度 | 5～60℃ | 5～60℃ |
| 適用圧力 | 呼び径200以下：0.03～0.75MPa、呼び径250以上：0.05～0.75MPa | 呼び径200以下：0.03～0.75MPa、呼び径250以上：0.05～0.75MPa |
| 弁前後の最小差圧 | 呼び径200以下：0.03MPa、呼び径250以上：0.05MPa | 呼び径200以下：0.03MPa、呼び径250以上：0.05MPa |
| 端接続 | JIS 10K RFフランジ又は水道用仕切弁フランジ | JIS 10K RFフランジ又は水道用仕切弁フランジ |
| 取付姿勢 | 水平配管に正立取付 | 水平配管に正立取付 |
| 付属ボールタップ | 本体呼び径200以下：呼び径20（ポリ玉砂入り）ボールタップ（LB-2N型 呼び径20）は単品でも販売しています。188頁をご参照ください。本体呼び径250以上：呼び径25（ポリ玉砂入り） | 本体呼び径200以下：呼び径20（ポリ玉砂入り）ボールタップ（LB-2N型 呼び径20）は単品でも販売しています。188頁をご参照ください。本体呼び径250以上：呼び径25（ポリ玉砂入り） |
| 基本弁材質 本体 | FC | FCD |
| 基本弁材質 要部 ダイヤフラム・ディスク | 合成ゴム | 合成ゴム |
| 基本弁材質 要部 弁座 | CAC406 | CAC406 |
- 水道法性能基準適合品（本体FC製、呼び径80～200）のWVL-02PN型（本体内外面エポキシ樹脂粉体塗装）、WVL-02N型（本体内面水道用液状エポキシ樹脂塗装）も製作しています。
- 呼び径選定図表は157頁をご参照ください。
