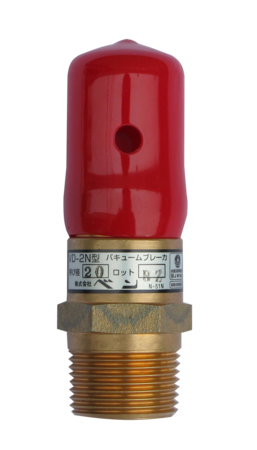

VD-2N型
お気に入りを見る 比較表を見る
定水位弁の出口側配管が長い場合や、立ち上り配管の場合は不安定な作動をすることがあります。このような場合は、定水位弁出口直後の配管にバキュームブレーカを設置してください。

水道法性能基準認証登録製品(E-244)耐圧 浸出 耐久

仕様

製品記号 VD2N-F
バルブの種類 バキュームブレーカ
呼び径 15~25(1/2~1)
適用流体 水道水・工業用水
流体温度 5~60℃
適用圧力 0.75MPa以下
開作動性 98.3kPa・A(ー3.0kPa)以下
閉作動性 111.3kPa・A(10kPa)以上
取付姿勢 入口側を下にした垂直取付
材質 本体 CAC406C又はC3604B
材質 ディスク NBR
材質 ボール ポリエチレン
材質 ストレーナ SUS304

資料ダウンロード

資料ダウンロード

全製品記号共通

VD-2Nカタログ

VD-2N価格表

VD-2N外形図

VD2N-F

VD2N-F参考図

よくある質問と解説

水用バキュームブレーカはどの様な目的で使用されますか?

バキュームブレーカは上流側が負圧になった時、空気を吸引して逆サイホン作用による下流側からの逆流を防止します。

バキュームブレーカに吸排気弁の様な初期排気機能はありますか?

排気の機能はありません。

埋設配管に設置できますか?

バキュームブレーカは空気を吸込みますので、水没の可能性のある地中への設置は避けてください。
