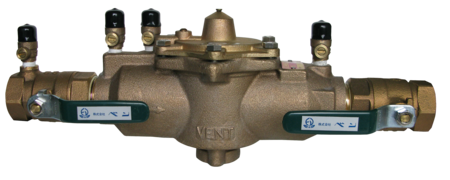

定水位弁、バキュームブレーカ、逆止弁、逆流防止装置No.009N型 減圧式逆流防止器（水・温水用）
ワッツ社製減圧式逆流防止器は衛生上無害なラインから、危険度が高い有害物質ラインのクロスコネクションの場所※まで、あらゆる場所の逆圧・逆サイホン作用による逆流に対応します。
この型式は、大口径も用意されていることから、直結給水システムをはじめ、各種逆流の危険場所に対応します。
※給水装置では吐水口空間で対応願います。ここでの使用場所は、法規には関係ない場合ですのでご注意ください。
この型式は、大口径も用意されていることから、直結給水システムをはじめ、各種逆流の危険場所に対応します。
※給水装置では吐水口空間で対応願います。ここでの使用場所は、法規には関係ない場合ですのでご注意ください。
主な特徴
- 機能チェックのための止弁2個とテストコック4個を取り付けてあり、保守管理容易。
- 配管に取り付けたまま一般工具で点検整備が可能。
- No.009N型の内部点検開放場所は1か所。逆止弁は取出し容易なユニット形式なので、メンテナンスが非常に容易。
- 流路が大きく、圧力損失僅少。
- コンパクトで、僅かなスペースに取付け可能。
水道法性能基準認証登録製品（F-115)耐圧 浸出 逆流防止 負圧破壊 耐久
仕様
| 製品記号 | NO.009NQT |
|---|---|
| バルブの種類 | 減圧式逆流防止器 |
| 呼び径 | 20～50（3/4～2） |
| 適用流体 | 水・温水 |
| 流体温度 | 0.5～82℃ |
| 適用圧力 | 1.2MPa以下 |
| 弁開最小差圧 | 0.08MPa |
| 端接続 | JIS Rcねじ |
| 取付姿勢 | 水平配管に正立取付 |
| オプション品 | 別途にストレーナ別途付属可能ストレーナ 呼び径20～50：本体（CAC406）、網（SUS）、端接続 JIS Rcねじ、短ニップル（SUS）付、適用圧力1.0MPa以下 呼び径65～250：本体（FC・エポキシ樹脂塗装）、網（SUS）、端接続 ASMEクラス150 FFフランジ、エアギャップ（間接排水金具）を付属可能。 |
| 材質 本体 | CAC |
| 材質 要部 | 合成樹脂・合成ゴム |

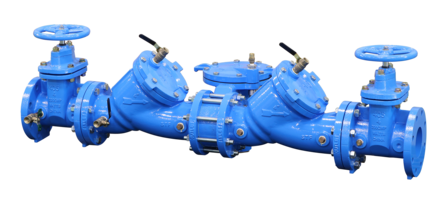

- No.LF909型の出入口、仕切弁は、開閉状態が外観より視認可能な外ねじ式弁棒構造も製作しています。
- 点検用テストキット（TK-9A型）も販売しています。
