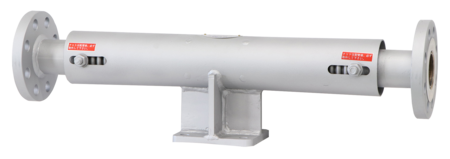

JB-18型(複式)
お気に入りを見る 比較表を見る
耐食・耐久性に優れたステンレス鋼製のベローズを使用した2.0MPa用の伸縮管継手です。面間寸法は、JIS準拠品の
JB-13,14型と同一です。
温度変化によって生じる管の軸方向の伸縮を吸収します。

主な特徴

  • 接液部がステンレス鋼製のため耐食、耐久性が優れています。

仕様

製品記号 JB18-N
バルブの種類 ベローズ形伸縮管継手
呼び径 20~250(3/4~10)
適用流体 蒸気・空気・不活性ガス・水・温水・油
流体温度 250℃以下
最高使用圧力 2.0MPa
端接続 JIS 20Kフランジフランジのガスケット座はRFですが、平面座(座板)の寸法はJIS B 2220と異なります。JIS 5、10、16Kフランジ、ASME(ANSI)クラス150、300フランジはお問い合わせください。
耐圧試験 水圧にてフランジ呼び圧力の1.5倍
伸縮量 90mm
伸び 20mm
縮み 70mm
材質 フランジ 炭素鋼 フランジのガスケット座はRFですが、平面座(座板)の寸法はJIS B 2220と異なります。
材質 外筒 圧延鋼材 フランジのガスケット座はRFですが、平面座(座板)の寸法はJIS B 2220と異なります。
材質 内筒 SUS316L フランジのガスケット座はRFですが、平面座(座板)の寸法はJIS B 2220と異なります。
材質 べローズ SUS316L フランジのガスケット座はRFですが、平面座(座板)の寸法はJIS B 2220と異なります。
  • ALLステンレス鋼製は278頁をご参照ください。
  • 呼び径により構造が多少異なります。

資料ダウンロード

資料ダウンロード

全製品記号共通

JB-18カタログ

JB-18価格表

JB-18外形図

JB-18取扱説明書

JB18-N

JB18-N(20-40A)参考図

JB18-N(50-250A)参考図

よくある質問と解説

回転方向も吸収できますか?

スリーブ形は配管の軸回転の吸収も可能です。(ベローズ形は吸収不可、ベローズが破損します。)

配管の伸び量は、呼び径に関係なく一定ですか?

温度差で伸び量が決まるため、配管の呼び径に関係なく一定です。ただし、管の種類(鋼、銅、ステンレス)では異なります。

伸縮管継手の単式と複式の使い分けに決まりはありますか?

決まりはありません。配管の伸縮量に見合う本数を選定すれば、どちらを選定しても問題ありません。
