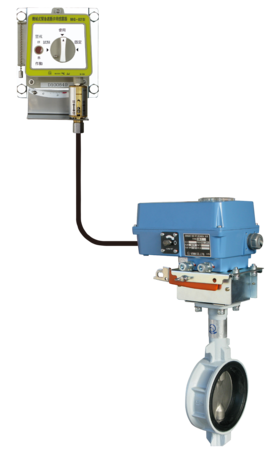

緊急遮断弁EIM-7C型 機械式緊急遮断弁（バタフライ式）
受水槽の緊急遮断システムに使用する、震災対策用緊急遮断弁装置です。電気信号などの外部動力を必要とせず、地震動による感震器の動作力のみで流体を遮断します。
作動は、感震器が作動するとレリーズ機構を介して遮断弁に作用し、スプリングの力で弁が閉じます。復旧は感震器のツマミ操作及び増幅器復帰後、遮断弁を手動で開きますので、より安全な復帰方法となります。
作動は、感震器が作動するとレリーズ機構を介して遮断弁に作用し、スプリングの力で弁が閉じます。復旧は感震器のツマミ操作及び増幅器復帰後、遮断弁を手動で開きますので、より安全な復帰方法となります。
- 使用場所
- 受水槽高置水槽給水分岐管
主な特徴
- 機械式の遮断弁ですので、停電対策（非常電源装置）や電気設備工事が不要です。（開閉信号用スイッチ配線を除く）
- 電源がない山間地などでも使用できます。
- 感震器と遮断弁が分離設置のため、感震器を配管系とは別の堅固な架台や頑丈な壁面に取り付けることで配管振動などによる誤作動がありません。
- 小型・軽量により、既存水槽にも取付けが容易に行えます。
仕様
| 製品記号 | EIM7C-MA |
|---|---|
| バルブの種類 | 機械式 |
| 種類 | ナイロンコーティング |
| 作動 | 感震器作動時弁閉（感震器、増幅器復帰後、復帰ハンドル（手動）で遮断弁開） |
| 呼び径 | 50～200（2～8） |
| 適用流体 | 水給水装置に使用する場合は、水道法性能基準適合品のEIM-7N,7CN型をご使用ください。 |
| 流体温度 | 5～60℃ |
| 適用圧力 | 1.0MPa以下 |
| 保護構造 | 駆動部防雨形屋外で使用する場合は、日除けカバー付をご使用ください。 |
| 端接続 | ウエハー形（JIS 5K, 10Kフランジ対応） |
| 取付姿勢 | 水平配管に正立取付 |
| 許容漏洩量 | なし（圧力計目視） |
| 材質 本体 | FCD（ナイロンコーティング）FCD製以外も製作しますのでお問い合わせください。 |
| 材質 弁体 | SCS 塩素投入量の増加により、ゴムシートの腐食が懸念される場合はお問い合わせください。 |
| 材質 シート | EPDM 塩素投入量の増加により、ゴムシートの腐食が懸念される場合はお問い合わせください。 |
| 遮断弁本体部 弁閉時間 | 約7秒 |
| 遮断弁本体部 付属機構 | リミットスイッチ（弁閉側ポンプ保護信号用）爆発性危険場所で使用する場合は、リミットスイッチ信号を利用しないでください。、手動復帰用ハンドル付属 |
| 感震器 作動方式 | 重錘磁石式（機械式） |
| 感震器 動作表示 | 感震器本体表示窓 緑色：警戒表示 赤色：作動表示 |
| 感震器 リセット方式 | 感震器前面の「ツマミ」の回転による |
| 感震器 感震検出機能 | 作動加速度：200ガル（震度5強相当） |
| 感震器 作動点検 | 感震器前面の「ツマミ」の回転による手動操作 |
| 感震器 精度点検 | 感震器の傾斜による作動角度の確認 |
| 感震器 耐候性 | 簡易防滴構造・屋内用（屋外で使用する場合は、専用ボックス付をご使用ください。）感震器は、屋外設置用の専用ボックス付（鋼板製、ステンレス鋼製）も製作しています。 |
| 感震器 使用温度範囲 | －10～50℃ |
| 感震器 使用湿度範囲 | 90％RH以下 |
| 感震器 レリーズ長さ | 1,000mm（適用直線距離500～700mm）のほか、レリーズ長表による感震器が遮断弁より下になる場合はレリーズ長1,800mmをご使用ください。（設置については、カタログ381頁をご参照ください。） |
- 感震器1台で遮断弁を2台同時に制御可能な緊急遮断システムも製作可能です。（納入形態は専用感震器1台と遮断弁2台となります。）詳細はお問い合わせください。
