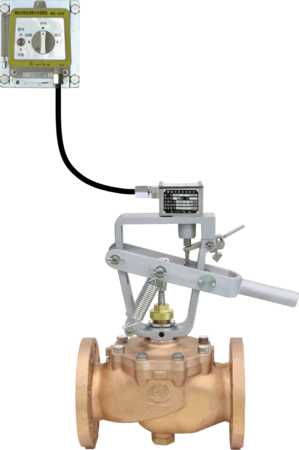

EIM-3型
お気に入りを見る 比較表を見る
燃料配管及び各種貯槽タンクに取付け、電気信号などの外部動力を必要とせず、地震動による感震器の動作力のみで流体を遮断する震災対策用緊急遮断弁装置です。
作動は、感震器が作動するとレリーズ機構を介して遮断弁のトリップ機構に作用し、弁が閉じます。復旧は感震器のツマミ操作後、遮断弁を手動で開きますので、より安全な復帰方法となります。
使用場所
燃料供給ライン各種貯槽

主な特徴

  • 機械式の遮断弁ですので、停電対策(非常電源装置)や電気設備工事が不要です。(開閉信号用スイッチ付を除く)
  • 電気のショートや発熱による二次災害が発生する危険性がないので、爆発性危険場所(爆発性危険場所でリミットスイッチ信号を利用する場合は、防爆リミットスイッチ付をご使用ください。)や電源がない山間地でも使用できます。
  • 感震器と遮断弁が分離設置のため、感震器を配管系とは別の堅固な架台や頑丈な壁面に取り付けることで配管振動などによる誤作動がありません。

仕様

製品記号 EIM3-WA
バルブの種類 機械式
種類 青銅製
作動 感震器作動時弁閉(感震器復帰後、手動で遮断弁開)
呼び径 50~100(2~4)
適用流体 燃料油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・ガス気体用はディスクが合成ゴムとなります。燃料ガスで使用する場合はお問い合わせください。・水給水装置に使用する場合は、水道法性能基準適合品のEIM-2N,3N型をご使用ください。・空気気体用はディスクが合成ゴムとなります。・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・(蒸気流体温度180℃以下(蒸気用)は弁体部メタルタッチにて製作しています。
流体温度 5~60℃流体温度180℃以下(蒸気用)は弁体部メタルタッチにて製作しています。
適用圧力 1.0MPa燃料ガスで使用する場合はお問い合わせください。
保護構造 防塵形・屋内用(屋外で使用する場合は、防雨カバー付をご使用ください。)防雨カバー付(鋼板製、ステンレス製)はお問い合わせください。
周囲温度 -10~50℃(凍結不可)
端接続 JIS 10K FFフランジ
取付姿勢 水平配管に正立取付
適用差圧限界 呼び径15~25:1.0MPa以下
呼び径32~40:0.7MPa以下
呼び径50:0.5MPa以下
呼び径65:0.2MPa以下
呼び径80:0.2MPa以下
呼び径100:0.1MPa以下
呼び径125:0.1MPa以下
呼び径150:0.05MPa以下
呼び径200:0.04MPa以下
許容漏洩量 なし(圧力計目視)
材質 本体 CAC
材質 弁体 SUS
材質 ディスク PTFE
感震器 作動方式 重錘磁石式(機械式)
感震器 動作表示 感震器本体表示窓 緑色:警戒表示 赤色:作動表示
感震器 リセット方式 感震器前面の「ツマミ」の回転による
感震器 感震検出機能 作動加速度:200ガル(震度5強相当)
感震器 作動点検 感震器前面の「ツマミ」の回転による手動操作
感震器 精度点検 感震器の傾斜による作動角度の確認
感震器 耐候性 簡易防滴構造・屋内用(屋外で使用する場合は、専用ボックス付をご使用ください。)感震器は、屋外設置用の専用ボックス付(鋼板製、ステンレス製)も製作しています。
感震器 使用温度範囲 -10~50℃
感震器 使用湿度範囲 90%RH以下
感震器 レリーズ長さ 1,000mm(適用直線距離500~700mm)のほか、レリーズ長表による感震器が遮断弁より下になる場合はレリーズ長1,800mmをご使用ください。(設置については381頁をご参照ください。)
  • リミットスイッチ1個又は2個付も製作しています。(電気工事が必要となります。)
  • 防爆リミットスイッチ付も製作しています。(注文時、ご使用のケーブル外径をご指示願います。)
  • 感震器1台で遮断弁を2台同時に制御可能な緊急遮断システムも製作可能です。(納入形態は専用感震器1台と遮断弁2台となります。)詳細はお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

EIM-3カタログ

EIM-3価格表

EIM-3外形図

EIM-3取扱説明書

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。

電源は不要ですか?

機械式緊急遮断弁は電気信号等の外部動力を必要とせず、地震動による感震器の動作力のみで作動するため電源は不要です。
