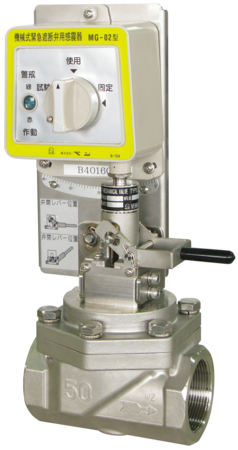

EIM-10型
お気に入りを見る 比較表を見る
油タンク及び給油ラインに取付け、電気信号などの外部動力を必要とせず、地震動による感震器の動作力のみで流体を遮断する震災対策用緊急遮断弁装置です。
小型・軽量であり、感震器を直接本体へ搭載することにより、レリーズ長の制限や感震器を取り付ける架台などが不要です。
使用場所
油タンク給油ライン

主な特徴

  • 機械式の遮断弁ですので、停電対策(非常電源装置)や電気設備工事が不要です。(弁閉側信号用スイッチ配線を除く)
  • 電源がない山間地でも使用できます。
  • 小型・軽量により、取付けが容易に行えます。
  • 感震器を直接本体へ搭載することにより、レリーズ長の制限や感震器設置架台などの施工コスト及び工数を削減することができます。

仕様

製品記号 EIM10-VL感震器の向きを選択できます。製品記号はカタログをご参照ください。
バルブの種類 機械式
種類 感震器直載型
作動 感震器作動時弁閉(感震器復帰後、手動にて弁開)
呼び径 15~50(1/2~2)
適用流体 燃料油(灯油・軽油・A重油程度)燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。・水・空気ディスク材質は合成ゴム製(FKM製・気体用)も製作しています。・不活性ガスディスク材質は合成ゴム製(FKM製・気体用)も製作しています。
流体温度 5~60℃
適用圧力 0~0.5MPa適用圧力0.5MPaを超える場合は、お問い合わせください。
流体粘度 50cSt以下
周囲温度 -10~50℃(凍結不可、結露なきこと)
端接続 JIS Rcねじ
取付姿勢 水平配管に感震器を上にした正立取付
本体耐圧試験 水圧にて1.75MPa
許容漏洩量 水・油:なし(圧力計目視) 空気・不活性ガス:50mL/min(標準状態)以下
設置場所 屋内用屋外に設置する場合、又は粉塵が多い場所で使用する場合はカバーなどで保護してください。
材質 本体 SCS
材質 弁体 SUS
材質 ディスク PTFEディスク材質は合成ゴム製(FKM製・気体用)も製作しています。
感震器 作動方式 重錘磁石式(機械式)
感震器 動作表示 感震器本体表示窓 緑色:警戒表示 赤色:作動表示
感震器 リセット方式 感震器前面の「ツマミ」の回転による
感震器 感震検出機能 200ガル(震度5強相当)
感震器 作動点検 感震器前面の「ツマミ」の回転による手動操作
感震器 耐候性 簡易防滴構造・屋内用屋外に設置する場合、又は粉塵が多い場所で使用する場合はカバーなどで保護してください。
感震器 使用温度範囲 -10~50℃
感震器 使用湿度範囲 90%RH以下
  • リミットスイッチ(弁閉側信号接点)付も製作しています。( 電気工事が必要となります。)
  • 感震器が本体部に直に組付けとなっているため、地震以外の配管の振動(ハンマー現象など)で作動する恐れがあります。振動吸収の処置を施してください。

資料ダウンロード

資料ダウンロード

全製品記号共通

EIM-10カタログ

EIM-10価格表

EIM-10流れ方向右から左外形図

EIM-10流れ方向左から右外形図

EIM-10取扱説明書

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。

電源は不要ですか?

機械式緊急遮断弁は電気信号等の外部動力を必要とせず、地震動による感震器の動作力のみで作動するため電源は不要です。
