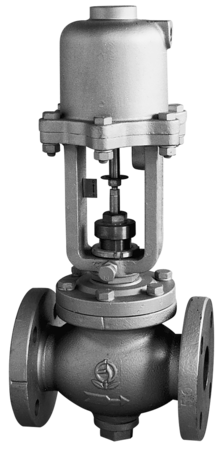

CP85-FS型
お気に入りを見る 比較表を見る
操作空気圧を三方口切換電磁弁にて切換え、シリンダー弁駆動部への供給又は排気により弁の開閉を行うON-OFF弁です。標準型の駆動部は単動式(スプリングリターン)ですが、ご仕様に応じて四方口、五方口切換弁で操作する複動式も製作しています。

仕様

製品記号 CP85FS-BD CP85FS-BS
弁本体部 作動 操作空気加圧時弁閉(正弁)、加圧時弁開(逆弁) 操作空気加圧時弁閉(正弁)、加圧時弁開(逆弁)
弁本体部 形式 単座二方口 単座二方口
弁本体部 呼び径 32~50(1 1/4~2) 32~50(1 1/4~2)
弁本体部 適用流体 水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますのでご確認願います。・温水・気体 蒸気
弁本体部 適用温度 100℃以下 180℃以下
弁本体部 周囲温度 -10~60℃ -10~60℃
弁本体部 定格圧力 1.0MPa 1.0MPa
弁本体部 許容漏洩量 定格流量の0.01%以下 定格流量の0.01%以下
弁本体部 端接続 JIS 10K FFフランジ JIS 10K FFフランジ
弁本体部 材質 本体 FC 要部SUS製はお問い合わせください。PTFEディスク入はお問い合わせください。 FC 要部SUS製はお問い合わせください。PTFEディスク入はお問い合わせください。
弁本体部 材質 要部 CAC406 要部SUS製はお問い合わせください。PTFEディスク入はお問い合わせください。 CAC406 要部SUS製はお問い合わせください。PTFEディスク入はお問い合わせください。
弁本体部 本体耐圧試験 水圧にて1.5MPa 水圧にて1.5MPa
駆動部 形式 単動式(スプリングリターン)複動式も製作しています。 単動式(スプリングリターン)複動式も製作しています。
駆動部 材質 AC4C AC4C
駆動部 操作空気圧力 0.3~0.7MPa 0.3~0.7MPa
駆動部 気密試験 空気圧にて操作空気圧力の1.5倍 空気圧にて操作空気圧力の1.5倍

資料ダウンロード

資料ダウンロード

全製品記号共通

CP85-FSカタログ

CP85-FS価格表

よくある質問と解説

縦管設置はできますか?

CP,GPシリーズは設置不可です。縦管設置は各摺動部の片減り現象や作動不良の原因となりますので、基本的には水平配管に取付ください。

油圧駆動は可能ですか?

現在、油圧駆動は対応不可です。
