CCF-1H型
お気に入りを見る 比較表を見る

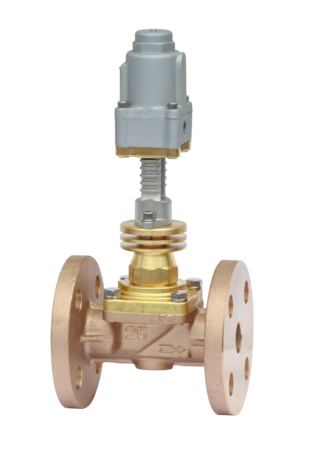

フランジ形のシリンダー弁で、操作空気圧力を切換えることにより弁の開閉を行います。頻繁な作動を行う場合や、爆発性雰囲気などで電気を使用できない場合に使用します。
COF型、CCF型シリーズはB2D(2 Best Balance Direct Drive)方式を採用したピストン式弁体のシリンダー弁で、作動、接続、材質などにより、豊富なバリエーションが揃っています。

主な特徴

  • 小型・軽量です。
  • 広い圧力範囲で使用できます。
  • 豊富なバリエーションが揃っていますので、使用条件に合わせた弁を選択できます。

仕様

製品記号 CCF1H-W CCF1H-V
弁本体部 作動 加圧時弁閉 加圧時弁閉
弁本体部 形式 二方口 二方口
弁本体部 呼び径 15~80(1/2~3) 15~50(1/2~2)
弁本体部 適用流体 蒸気・温水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。 蒸気・温水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。
弁本体部 流体温度 180℃以下(温水の場合100℃以下) 180℃以下(温水の場合100℃以下)
弁本体部 流体粘度 --- ---
弁本体部 適用圧力 0~1.0MPa 0~1.0MPa
弁本体部 端接続 JIS 10K FFフランジ JIS 10K FFフランジ
弁本体部 材質 本体 CAC呼び径80の本体材質はFCとなり、製品記号はそれぞれ、COF-1型:COF1-S、CCF-1型:CCF1-S、COF-1H型:COF1H-S、CCF-1H型:CCF1H-Sとなります。 SCS
弁本体部 材質 要部 SUS SUS
弁本体部 材質 要部 ディスク 充填材入PTFE 充填材入PTFE
弁本体部 本体耐圧試験 水圧にて1.5MPa 水圧にて1.5MPa
駆動部 形式 単動式(スプリングリターン) 単動式(スプリングリターン)
駆動部 材質 AC4C AC4C
駆動部 操作空気圧力 0.3~0.7MPa 0.3~0.7MPa
駆動部 気密試験 空気圧にて0.9MPa 空気圧にて0.9MPa
  • 呼び径80の本体材質はFCとなり、製品記号はそれぞれ、COF-1型:COF1-S、CCF-1型:CCF1-S、COF-1H型:COF1H-S、CCF-1H型:CCF1H-Sとなります。

資料ダウンロード

資料ダウンロード

全製品記号共通

CCF-1Hカタログ

CCF-1H価格表

CCF1H-W

CCF1H-W参考図

CCF1H-V

CCF1H-V参考図

よくある質問と解説

縦管設置はできますか?

CP,GPシリーズは設置不可です。縦管設置は各摺動部の片減り現象や作動不良の原因となりますので、基本的には水平配管に取付ください。

油圧駆動は可能ですか?

現在、油圧駆動は対応不可です。
