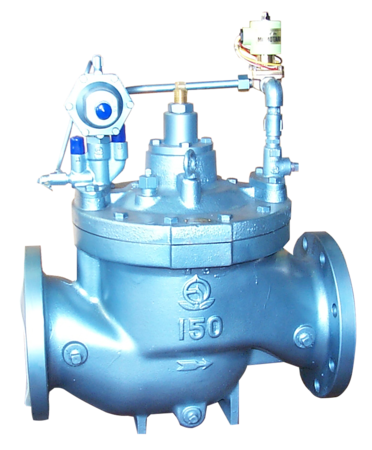

WVME-02型
お気に入りを見る 比較表を見る
大容量の一次圧力調整弁で、電磁弁による開閉機能があります。
空気調和・衛生設備などの配管内や回路の負荷変動による過大な分の圧力を希望の圧力で放出し、弁の一次側の圧力を一定に保ちます。
使用場所
ポンプレリーフ圧力タンク・配管

主な特徴

  • 使用状態に合わせたニードル弁開度による感度調整で、容易に安定した作動が得られます。
  • 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などメンテナンスが容易です。
  • リフト制限機構により、過流量を制限できます。

仕様

製品記号 WVME02-BL WVME02-BH
バルブの種類 一次圧力調整弁 一次圧力調整弁
呼び径 80~200(3~8) 80~200(3~8)
適用流体 水・温水 水・温水
流体温度 5~60°C 5~60°C
一次側適用圧力 1.0MPa以下端接続が水道用仕切弁フランジの一次側適用圧力は0.75MPa以下、耐圧試験は1.75MPaとなります。 1.0MPa以下端接続が水道用仕切弁フランジの一次側適用圧力は0.75MPa以下、耐圧試験は1.75MPaとなります。
設定圧力調整範囲 0.05~0.35MPa 0.3 ~ 1.0MPa
吹下り圧力 設定圧力×20%以内 (最小値0.03MPa) 設定圧力×15%以内
アキュムレーション 設定圧力×10%以内(最小値0.03MPa) 設定圧力×10%以内(最小値0.03MPa)
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz 共用他の特殊電圧はお問い合わせください。 AC100/200V 50/60Hz AC110/220V 60Hz 共用他の特殊電圧はお問い合わせください。
保護構造 防塵・防滴・屋内用(屋外で使用する場合はTB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。 ) 防塵・防滴・屋内用(屋外で使用する場合はTB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。 )
端接続 JIS 10K RFフランジ又は水道用仕切弁フランジ端接続が水道用仕切弁フランジの一次側適用圧力は0.75MPa以下、耐圧試験は1.75MPaとなります。 JIS 10K RFフランジ又は水道用仕切弁フランジ端接続が水道用仕切弁フランジの一次側適用圧力は0.75MPa以下、耐圧試験は1.75MPaとなります。
耐圧試験(水圧) JIS 10K RFフランジ又は水道用仕切弁フランジ端接続が水道用仕切弁フランジの一次側適用圧力は0.75MPa以下、耐圧試験は1.75MPaとなります。 JIS 10K RFフランジ又は水道用仕切弁フランジ端接続が水道用仕切弁フランジの一次側適用圧力は0.75MPa以下、耐圧試験は1.75MPaとなります。
取付姿勢 水平・垂直 (落水防止用として使用する場合は水平配管に正立取付) 水平・垂直 (落水防止用として使用する場合は水平配管に正立取付)
基本弁材質 本体 FC FC
基本弁材質 要部 ダイヤフラム・ディスク NBR NBR
基本弁材質 要部 弁座 CAC406 CAC406
基本弁塗装 内面 水道用液状エポキシ樹脂 水道用液状エポキシ樹脂
基本弁塗装 外面 メタリックブルー メタリックブルー
  • 縦配管に設置する場合は、メンテナンススペースを広くとってください。
  • 圧力計1個付も製作しています。(圧力計の最大目盛は、設定圧力調整範囲L(0.6MPa)、H(1.6MPa)です。)
  • 呼び径選定図表は総合カタログ157頁、配管例略図は175頁、リード線結線方法は366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WVME-02価格表

WVME-02カタログ

WVME02-BL

WVME02-BL参考図

WVME02-BH

WVME02-BH参考図

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的と選定方法を教えてください。

ポンプの締切運転による過熱防止用として使用する場合は、定格流量の10~20%程度を吐出する呼び径を選定します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。

落水防止弁はどのような目的で使用されますか?

詳細をご確認ください。
